敬告用户：

     请在使用本仪器前，详细阅读本说明书。

     仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。

     用户如果在(0.0～40.0)℃范围内测量温度，可用溶解氧电极测量温度。而在其它范围测量温度，若用溶解氧电极测量，可能会损坏该电极，因此必须选购本厂生产的T-818-B-6型温度传感器测量温度。

     请使用本仪器随机提供的通用电源器作为仪器的供电电源，若用户选用其他的通用电源器以致发生不必要的安全问题，本公司概不负责。

目 录

1  概述

2  仪器主要技术性能

3  仪器结构

4  仪器使用

5  仪器及电极的维护与维修

6  仪器的成套性

7  附表

1  概述

     JPSJ-605型溶解氧测定仪配用溶解氧电极，可以用于自来水水源监测、水产养殖场、环保、污水处理厂、饮料行业及科研单位等部门对水体溶解氧的测定。

  仪器特点：

● 仪器采用微处理器技术，使仪器具有自动温度补偿、零氧、满度、气压和盐度校准等功能。仪器具有断电保护功能在仪器使用完毕关机后或非正常断电情况下，仪器内部贮存的测量数据和设置的参数不会丢失。

● 仪器对测量结果可贮存、删除、查阅和打印。仪器最多可贮存各50套溶解氧浓度值、溶解氧饱和度值或电流值的测量实验数据，并提供两套打印模式供用户选择。

● 仪器的测量系统，具有溶解氧浓度值和温度值、溶解氧饱和度值和温度值或电流值和温度值双显示。

●     仪器带有RS-232 接口，可接TP-16型串行打印机打印测量结果或与计算机通讯。

2  仪器主要技术性能

2.1  测量范围

a) 溶解氧浓度：(0.00～19.9)mg/L；

   b) 溶解氧饱和度：(0.0～200.0)%；

   c) 温度：(-5.0～105.0)℃。

2.2  被测溶液自动温度补偿范围：(0.0～40.0)℃。

2.3  电子单元基本误差

    a) 溶解氧浓度：0.10mg/L；

    b) 溶解氧饱和度：1%(FS)；

    c) 温度：0.3℃。

2.4  仪器的基本误差

a)      溶解氧浓度：

0.30mg/L：在校准温度与被测水温差值不超过3.0℃；

0.50mg/L：在校准温度与被测水温差值不超过15.0℃时。

b)      溶解氧饱和度：

5.0%：在校准温度与被测水温差值应不超过3℃时；

10.0%：在校准温度与被测水温差值不超过15.0℃时。

c) 温度：在(0.0～60.0)℃范围内，0.5℃1个字；

            在其它范围，1.0℃1个字。

2.5  仪器重复性误差：不大于0.20mg/L。

2.6  仪器稳定性：1小时内不超过0.20mg/L。

2.7  残余电流：不大于0.10mg/L。

2.8  响应时间：不大于45s(在20.0℃时90%响应)。

2.9  盐度校准范围：(0.0～40.0)g/L 。

2.10 气压校准范围：(77.0～110.0)kPa。

2.11 仪器正常工作条件

     环境温度：(5.0～35.0)℃；

     相对湿度：不大于80%；

     供电电源：直流通用电源(9V～15V，300mA，内正，外负)；

     除地磁场外，周围无电磁场干扰。

2.12 外形尺寸(mm)：290×200×70(长×宽×高)。

2.13 重量：约1kg。

3  仪器结构

3.1  仪器正面图

   (1) 显示屏

   (2) 键盘

   (3) 电极架座

3.2   仪器后面板

(4)  电源插座

(5)  测量电极插座

(6)  接地接线柱

(7)  温度传感器插座

(8) RS－232接口

3.3  仪器配件

(9)  多功能电极架

  (10) DO-958-S型溶解氧电极

  (11) 电极保护套

  (12) 电极插头

  (14) 通用电源器

(15) T-818-B-6型温度传感器(选购件)

 (16)打印机连接线

3.4  电极结构图

（17）黄金电极

（18）银电极

（19）薄膜帽

（20）电解液

（21）电极内芯

（22）热敏电阻

4  仪器使用

4.1  仪器安装

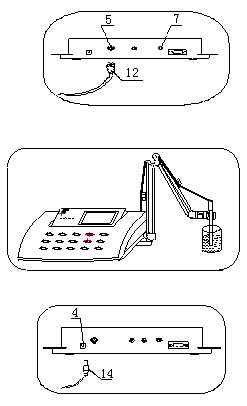

a)      将多功能电极架(9)插入电极架座(3)内。

b)      溶解氧电极(10)夹在多功能电极架(9)上。

c) 拉下溶解氧电极(10)前段的电极套(11)。

d)  将溶解氧电极(10)中电极插头(12)插入测量电极插座(5)内

e)  用水冲洗干净电极，然后将  电极浸入被测溶液中。烧杯放在电磁搅拌器上或手持电极不断轻轻摇摆对溶液进行搅拌。

f)  通用电源器(14)输出插头插入仪器的电源插座(4)内。然后，接通通用电源器的电源，仪器可以进行正常操作。

h)  若用户配置TP-16型打印机 (打印机的安装见该产品使用说明书)，则将打印机连接线(16)分别插入仪器的RS-232接口(8)和打印机插座内。

4.2  电极安装

 电极出厂时为干燥状态，电极使用前按以下步骤安装膜盖。

a)      用蒸馏水清洗电极内芯和电极膜盖数次，再用电解液清洗电极内芯和电极膜盖一次。

b)      在膜盖中加入适量电解液，将电极置于垂直位置，小心缓慢将膜盖旋入电极内芯，使薄膜逐渐贴紧黄金电极表面。

c)  旋装膜盖后，用蒸馏水清洗电极外壳残余电解液。

d)  在膜盖上旋上电解保护罩，此时电极处于待用状态。

4.3  仪器功能介绍

    仪器有三种测量工作状态。即溶解氧浓度值测量、溶解氧饱和度值测量和电流值测量。仪器各测量工作状态可通过“模式”键进行切换。

    仪器有零氧、满度、气压和盐度校准功能。各测量工作状态得到测量实验数据可以打印、贮存、删除和查阅。

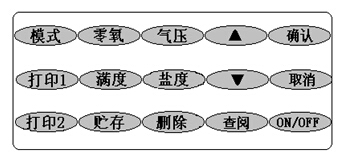

     仪器共有15个操作键，分别为：ON/OFF、模式、零氧、满度、气压、盐度、打印1、打印2、贮存、删除、查阅、、、确认和取消。

●  ON/OFF键：用于仪器的开机或关机。

●  模式键：用于仪器切换各测量工作状态下。

●  零氧、满度、气压和盐度键：按下某一键，仪器进入相应的校准功能。

●     打印1、打印2、贮存、删除和查阅键：当仪器处于测量工作状态时，

   按下某一键，仪器进入相应的功能。

●  、键：用于调节参数。

●  确认键：用于确认仪器进入某一功能。

●  取消键：用于取消误操作或退出某一功能。

4.4  仪器测量

     按下“ON/OFF”键，仪器将显示“JPSJ-605  溶解氧仪”和“雷磁”商标，此显示几秒后，仪器自动进入溶解氧浓度值测量工作状态。

1、仪器接上电极，开启电源，需要预热半小时!

2、仪器不接温度传感器, 则仪器温度值设为25.0℃!

3、 无论仪器处于何种测量工作状态时，当仪器显示“溢出！”，说明仪器超出测量范围或溶解氧电极已损坏。

    一般情况下，仪器在测量前必须对电极进行校准。若用户不需对仪器重新进行零氧、满度、气压和盐度校准。此时，仪器就处于溶解氧浓度值测量工作状态。用户可通过按“模式”键选择仪器测量工作状态。

注：仪器经过校准后得到的参数值关机后不会丢失!

4.5  仪器校准

a) 零氧校准

     当仪器按“零氧”键，使仪器处于“零氧”校准状态。同时，将溶解氧电极放入5%的新鲜配制的亚硫酸钠溶液中，待仪器显示读数趋于稳定后，按下“确认”键，仪器即完成零氧校准并返回测量工作状态。若在校准过程中按“取消”键，仪器取消零氧校准并返回测量工作状态。在校准过程中仪器显示溶解氧浓度值、溶解氧饱和度值或电流值可通过按“模式”键选择。仪器完成零氧校准后，必须进行满度校准；

b) 满度校准

     当仪器按“满度”键，使仪器处于“满度”校准状态，把溶解氧电极从溶液中取出，用水冲洗干净，用滤纸小心吸干薄膜表面的水分，并放入盛有蒸馏水容器（如三角烧瓶、高脚烧杯中）靠近水面的空气上或者放入空气中，但电极表面不能占上水滴，待读数稳定后，按下“确认”键，仪器完成满度校准并返回测量状态。若在校准过程中按下“取消”键，仪器取消满度校准并返回测量工作状态。在校准过程中仪器显示溶解氧浓度值、溶解氧饱和度值或电流值可通过按“模式”键选择；

c) 气压校准

     在仪器完成零氧校准、满度校准后，若当时大气压与标准大气压相差甚大时，须进行气压校准，按“气压”键，使仪器处于“气压”校准状态。然后，通过按“”或“”键，调节气压设置参数(测量时的大气压值)，参数范围为(77.0～110.0)kPa。再按“确认”键，仪器即完成气压校准并返回测量工作状态。若在调节过程中，按下“取消”键，仪器取消气压校准并返回测量工作状态；

d) 盐度校准

     在仪器完成上述步骤后，仪器若用于海水或海水养殖场测量时，按“盐度”键，使仪器处于“盐度”校准状态。然后，通过按“”或“”键，调节盐度设置参数，其参数为被测溶液的盐度值(由于本仪器没有盐度测量功能，请用户自行确定盐度值)，参数范围为(0.0～40.0)g/L。再按“确认”键，仪器即完成盐度校准并返回测量工作状态。若在调节过程中，按下“取消”键，仪器取消盐度校准并返回测量工作状态。在一般水溶液的测量情况下，不需要进行盐度校准。

4.6  测量结果处理

a) 贮存功能

     仪器有三个存贮器。一个是溶解氧浓度测量工作状态下，贮存测得溶解氧浓度值的实验数据。另一个是溶解氧饱和度测量工作状态下，贮存测得溶解氧饱和度值的实验数据。再一个是电流测量工作状态下，贮存测得电流值的实验数据。

     当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，按“贮存”键，仪器即将当前测量数据贮存起来。每种测量模式最多可存贮50套测量数据，超过50套，仪器将自动重复从No.1存贮。贮存时，仪器显示当前存贮号和存贮标志。存贮完毕，仪器自动返回贮存前测量工作状态。

b) 删除功能

     当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，如果需要将某一存贮中的贮存的测量数据全部删除，按“删除”键，仪器显示“贮存数据全部删除？”，再按“确认”键，即删除存贮器内全部实验数据。删除完毕，仪器自动返回当前测量工作状态。若误按“删除”键，则可按“取消”键，仪器也自动返回当前测量工作状态。

1、存贮的数据一旦被删除，便不能恢复！

2、若用户需删除某个无效的数据时，可按本节中查阅功能下的删除操作方法进行删除。

c) 打印功能

     打印开始前,请参照打印机说明书,将波特率设为9600。将打印机连接线插入RS－232接口内。

    1、TP-16打印机的设置为：波特率设置为9600，无奇偶位，即DIP开关设置为： 1－ON，2－OFF，3－OFF，4－OFF，5－ON，6－ON。

              2、仪器必须在断电情况下连接打印机。

● 即时打印

     当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，按“打印1”键，仪器即打印在当前测量工作状态下测得的实验数据，打印完毕，仪器自动返回当前测量工作状态。

 溶解氧浓度测量时，即时打印格式：

                   RESULT：

                       T：26.1

                       DO：7.70mg/L

     溶解氧饱和度测量时，即时打印格式：

                         RESULT：

                        T：26.1

                         SAT：99.5%

电流测量时，即时打印格式：

                    RESULT：

                        T：26.1

                        I：360nA

●  存贮打印

     当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，按“打印2”键，仪器显示“打印...”，并打印仪器在当前测量工作状态下存贮器内的所有实验数据，打印完毕，仪器自动返回打印前测量工作状。

      溶解氧浓度测量时，存贮打印格式：

                        No.1

                        T：25.0

                        DO：7.70mg/L

                        No.2

                        T：20.0

                        DO：8.56mg/L

 溶解氧饱和度测量时，存贮打印格式：

                    No.1

                        T：26.1

                        SAT：99.5%

                        No.2

                        T：24.1

                        SAT：120.2%

       电流测量时，存贮打印格式：

                       No.1

                        T：25.1

                        I：860nA

                        No.2

                        T：22.0

                        I：1360nA

1.在打印过程中,若用户需要中途终止打印,则按“取消”键即可.

2.如果存贮器内没有贮存数据,仪器将显示“没有贮存数据!”.此显示几秒后,仪器自动返回打印前测量工作状态..

d)  查阅功能

     当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，按“查阅”键，仪器即进入查阅功能，通过按“”或“”键，可查阅当前测量工作状态下存贮器内的全部实验数据。若要退出查阅功能，按“取消”键，仪器自动返回查阅前测量工作状态。

     如果用户在查阅溶解氧浓度存贮数据时，想查阅溶解氧饱和度值或电流值存贮数据, 不必退出查阅状态，直接按“模式”键即可。反之亦然。

    如果用户发现存贮的某个数据确实无用，则可通过按“”或“”键，使箭头指向此数据，然后“删除”键，仪器提示后，用户按“确认”键，即可删除此数据。但是，数据一旦被删除就不能再恢复，望用户切记。如用户误按“删除”键，则按“取消”键，仪器自动返回查阅功能。

5  仪器的维护与维修

5.1  维护

● 仪器的插座必须保持清洁、干燥，切忌与酸、碱、盐溶液接触。溶解氧电极不用时，应将电极储藏于煮沸冷却后的蒸馏水中，切忌将电极浸入亚硫酸钠溶液中，因为上述溶液一旦渗透到电极腔体内，会使电极性能恶化。

● 新装电解液和薄膜后，溶解氧电极输出低无法校准。在将电极接到仪器极化后，仪器显示读数仍然达不到所需的数值。则有二种可能：一是薄膜与黄金阴极没有紧贴，二是可能黄金阴极表面没有润湿，可在桌子或凳子上轻轻敲击氧电极。如果读数增加，则表示电极功能已恢复。反之，则应该更换薄膜。

●     溶解氧电极在经过通电极化后，零氧指标高于技术条件，可能是阴极破所引起的，检查黄金阴极表面是否有凹坑和洞眼；检查黄金阴极周围区域是否与基座脱开。

●     如果电极信号产生误差(响应时间长、膜破裂和无氯介质中电流增大等等)，就需要更换膜。更换电解液的维护工作每二个月需进行一次，

  具体操作如下：

a)      将电极置于垂直位置，拧下旧的电极膜。用蒸馏水冲洗电极内芯并用棉纸擦干。

b)      电极使用一段时间后，如发现电极内芯银环发黑，可用1000目以上的细砂纸擦亮。

c) 将电解液倒入新的膜盖中，按电极安装步骤b安装膜盖。

d) 每次换膜或换电解液后，电极须重新极化和校准。

e) 极化：新电极、24小时以上不进行使用的电极或更换电解液的电极，电极需30～60分钟通电极化时间，电极离开仪器或关机1小时内需要5～25分钟通电极化时间，极化后，才能进行校准、测量。

5.2  维修

● 开机前，须检查电源是否接妥，应保证仪器良好接地。电极的连接须可靠，防止腐蚀性气体侵袭。

● 接通电源后，若显示屏不亮，应检查电源器是否有电压输出。

● 若仪器显示的测量值不正常，应检查测量电极插口是否接触良好，若仍不能正常工作，则可更换电极。

● 若上述各种情况排除后，仪器仍不能正常工作，则与本厂有关部门联系。

6  仪器的成套性

1 JPSJ-605型溶解氧测定仪电子单元            1台

2 DO-958-S型溶解氧电极                      1支

3  直流通用电源器(9V DC,500mA)

   注：电源插头：中心(＋)，外壳(－)          1台

附件一套，以随机装箱单为准
