1  概述

欢迎您选用PHBJ－260型便携式pH计，请您在初次使用或长时间未使用本仪器前先详细阅读使用说明书，它将帮助您更好的使用本仪器。

1.1  适用范围

PHBJ－260型便携式pH 计是一台智能型的分析仪器，它适用于石油、化工、医药、电厂、环保、高等院校和科研机构等单位。既可测量水溶液中pH值，也可测量各种离子选择电极的电极电位和溶液温度。仪器外形新颖、携带方便，适用于现场和野外操作。仪器电池连续工作寿命长，亦可作为实验室的常规分析设备。

1.2  仪器特点

● 仪器采用微处理器技术，具有全自动校准和断电保护等功能。

● 仪器采用低功耗设计，有欠压显示标志。

● 仪器可配E－301－C型三复合电极，亦可配E－201－C－9复合pH电极和T－818－B－6型温度电极。

● 可选择五种pH缓冲溶液对仪器进行一点或二点标定。

● 仪器具有自动温度补偿和手动温度补偿两种方式。

● 用户通过调节等电位点，可以测量纯水、超纯水和锅炉水的pH值。

● 仪器对测量结果可以贮存、删除、查阅。最多可贮存各100套pH或mV测量的实验数据。

● 仪器带有RS－232接口，可接TP－16型串行打印机打印当前测量结果或贮存的数据；亦可接计算机通讯，传递当前测量数1

据或贮存数据。

● 仪器采用宽屏幕液晶背光显示，数字清晰，同时具有操作提示功能，使用简单方便。采用新型材料PC面板，可靠性好。

● 仪器机箱防护等级为IP65，防水防尘，适用于野外作业。

1.3  仪器功能

仪器具有两种工作状态，测量状态和模式状态，在不同的状态下具有不同的功能。下表显示了在相应状态下的各种仪器功能。

2    仪器主要技术性能

2.1  测量范围

     pH：(0.00～14.00)pH

     mV：(－1800～1800)mV

     温度：(-5.0～105.0)℃

2.2 仪器级别：0.01级

2.3  分辨率

     pH：0.01pH

     mV：1mV

     温度：0.1℃

2.4  电子单元基本误差

     pH：0.01pH

     mV：±0.1%(FS)

     温度：0.3℃

2.5  仪器基本误差

     pH: ±0.02pH±1个字

     温度：±0.5℃±1个字

2.6  电子单元输入阻抗

     ≥1×1012Ω

2.7  仪器重复性误差

     ≤0.01pH

2.8 pH温度补偿范围

    (-5.0～105.0)℃

2.8  标定方式

标定温度范围(0.0～60.0)℃

     一点或二点自动标定

2.9 用于校准仪器的五种标准缓冲溶液(25.0℃)：

0.05摩尔/升     草酸氢钾           1.67pH

0.05摩尔/升     磷苯二甲酸氢钾       4.00pH

0.025摩尔/升      混合磷酸盐          6.86pH

0.01摩尔/升     硼砂              9.18pH

              饱和氢氧化钙         12.45pH

2.9  仪器正常工作条件

  环境温度： (5～35)℃

  环境防护等级：IP65

  供电电源：4节AA碱性电池

  除地磁场外，周围无电磁场干扰

2.10 外形尺寸(mm)210×86×50(长×宽×高)

2.11 重量(kg) 约0.5

2.12 最大额定功率(mW):约35

3     仪器结构

3．1  仪器组成

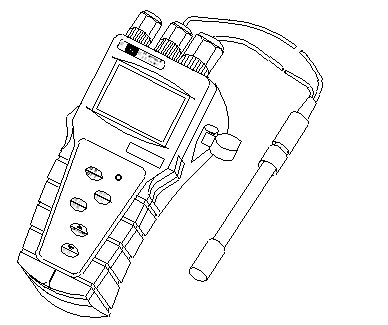

      图1仪器整机图

    仪器由电子单元和电极系统组成，既可以配用E-301-C型三复合电极，亦可配用E-201-C-9型复合电极和T-818-B-6型温度电极，方便用户的使用和维护。

注意：仪器包装配用E-301-C型三复合电极。

3.2  显示

    仪器采用宽屏幕液晶显示，若按住“背光”键，则液晶处于背光显示状态，数字清晰，同时具有操作提示功能，能指示多种工作状态。

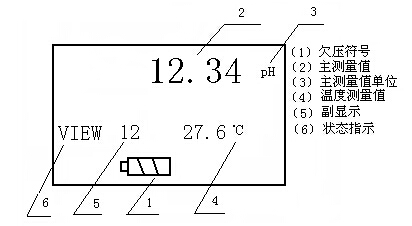

下图显示了液晶的可能显示内容。

          图2液晶显示

3.2.1 欠压指示

    仪器具有欠压符号（1），当电池电压不足时，此标志显示。

3.2.2 工作状态测量值指示

    仪器测量值包括主测量值（2），主测量值单位（3），温度测量值（4）和副显示（5）。根据仪器工作状态的不同，其显示内容也不同。仪器设有多种工作状态，其内容显示通过点亮某一光标提示。例如：仪器处于采用手动温度pH测量状态，则点亮光标“Measure”和“Manual T”。下表显示仪器基本测量值显示内容和状态。

3.2.3         模式状态指示

仪器设有多种模式工作状态，其显示的内容及所表示的状态列表如下。

3.3  键盘

在测量过程中，本pH计的操作控制仅仅通过面板上的六个键盘来实现。

                                                   图3键盘

“背光”键：按住此键，则液晶处于背光显示状态。

“ON/OFF”键：仪器电源开关。

“模式/测量”键：用于仪器在测量和模式工作状态的切换。当仪器处于测量状态，按下此键，即进入模式工作状态；当仪器处于模式状态，按下此键，即退出模式工作状态，进入测量状态。此键还具有取消功能，当仪器在模式中某一确定状态，可按此键取消当前您的操作。

“确认/打印”键：当仪器处于测量状态时，按下此键，可以将当前仪器测量结果即时打印；当仪器处于模式状态时，按下此键，可以进入某一确定状态。

 “▲/pH/mV”键：当仪器处于测量状态时，按下此键，可以切换当前仪器pH/mV测量状态；当仪器处于模式状态时，按下此键，可以选择模式或调节参数。

“▼/贮存”键：当仪器处于测量状态时，按下此键，可以将当前仪器测量结果即时贮存；当仪器处于模式状态时，按下此键，可以选择模式或调节参数。

3.4 仪器后侧面板

仪器侧面板上仅有三个插座分别与电极和RS－232接口相连接。

 图4仪器后侧面板

3.5   仪器部分配件、选配件及附件

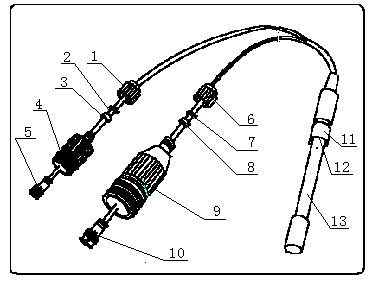

3.5.1 三复合电极系统（见图5）

温度接头防水系统：（1）压帽、（2）顶圈、（3）电缆密封圈、（4）测量密封套、（5）温度电极插头（Q6）

pH接头防水系统： （6）压帽、（7）顶圈、（8）电缆密封圈、 （9）测量密封套、（10）pH电极插头（Q9）

三复合电极：（11）电极套、（12）氯化钾加液孔、（13）胶皮护套

          图5 E-301-C复合电极

仪器具有IP65防护等级，电极系统由电极接头防水密封系统和三复合电极组成。仪器的测量电极为三复合pH电极，内含温度传感器，引线端有2个接头（温度Q6接头、pH Q9接头）分别接入仪器相应的接口。由于电极有2个接头，因此电极接头防水密封系统包括温度接头防水系统和pH接头防水系统。温度接头防水系统由压帽（1）、顶圈（2）、电缆密封圈（3）、测量密封套（4）、温度电极接头Q6（5）组成；pH接头防水系统由压帽（6）、顶圈

（7）、电缆密封圈（8）、测量密封套（9）、pH电极接头Q9（10）组成.

3.5.2 RS－232连接线

     图6 RS－232连接线

3.5.3         电极转换器（选配件）

      图7 电极转换器

4  仪器使用

4.1 初次使用

接下来的叙述将逐渐带领您熟练地使用本仪器。

4.1.1 仪器连接

a)  电极系统的连接

为了保证仪器的IP65防护等级，仪器设计有相应的电极系统防水部件。按装三复合电极时需先在仪器后侧面板图4（1）处拔去Q9短路插头，插入图5（10）pH电极插头（Q9），依次装上图5（9）测量密封套图、图5（8）电缆密封套、图5（7）顶圈、图5（6）压帽，pH接头防水系统按装完成。然后，在仪器后侧面板图4（2）插入图5（5）温度电极插头（Q9），然后依次装上图5（4）测量密封套、图5（3）电缆密封套、图5（2）顶圈、图5（1）压帽，温度接头防水系统按装完成。取下三复合电极时按照刚才按装电极的相反顺序依次取下电极系统的各配件。

b) RS－232通讯线的连接

若用户欲配置TP―16型打印机（打印机的安装见该产品使用说明书）打印或连接计算机通讯，则要将图6（4）打印机连接线或图6（2）计算机通讯连接线插入仪器的RS―232接口，若不接RS－232通讯线，需在图4（3）处装上相应测量密封套。

警告：仪器在未接电极的情况下，务必接好Q9短路插头。

4.1.2 电源上电

 本仪器采用4节AA碱性电池，当您第一次使用本仪器时请打开仪器机箱后面板电池盖，将四节AA碱性电池按照机箱内指12

示的“＋”、“－”方向装入机箱，盖上电池盖。电池装好后，您可按下“ON/OFF”键，仪器液晶将全显， 数秒后仪器自动进入pH测量工作状态。

警告：当您长时间不使用本仪器时，请打开仪器后盖，取出电池。

4.1.3 初次测量

取下电极前段的图5（11）电极套，然后移动图5（13）电极上部的胶皮护套，使氯化钾加入图5（12）液孔部分露出。用蒸馏水清洗电极。确定在开机的状态下将电极插入缓冲溶液后，您就可以进行测量了。仪器在测量状态下同时计算pH值和电极电位，您可以按“▲/pH/mV”键进行切换显示。接下来您需要对电极进行标定以获得精确的测量。

警告：第一次使用或长期停用的pH电极，在使用前必须在3mol/L氯化钾溶液中浸泡24小时。

a) pH值测量

    在pH测量状态下，仪器显示当前被测溶液的pH值和温度值。若需对pH电极进行标定，则可按4.2进行操作。

警告：电极使用后，电极前端应用保护套封好，保护套内应放

少量氯化钾补充液，以保持电极球泡的湿润；同时请移动电极

上部的胶皮护套，遮住氯化钾加液孔，以防氯化钾溶液溢出。

b)电极电位(mV)值测量

 在mV测量状态下，仪器显示当前的电极电位(mV)值和温度值。

注意:用其它离子选择性电极测量电极电位时,需配电极转换器;

例如：用ORP电极可测量溶液中的氧化还原电位。

4.2 电极标定

    为了获得可靠的读数，您必须在进行正式测量之前，用标准缓冲溶液对电极进行标定。您可以任意选择五种pH缓冲溶液中的二种溶液进行标定，仪器可以自动识别。

    仪器允许执行一点或两点标定，在您为了获得高测量精度的条件下，一定要采用二点标定。一点标定不能满足高精度的要求。

4.2.1 一点标定

    一点标定是只采用一种pH标准缓冲溶液对电极系统进定位，自动校准仪器的定位值。在测量精度要求不高的情况下，仪器以100%的斜率值作为pH复合电极的百分斜率，可采用此方法，简化操作。操作步骤如下：

  确定pH 复合电极与仪器已可靠连接，并将该电极用蒸馏水清洗干净，放入pH标准缓冲溶液A中（规定的五种pH标准缓冲溶液中的任意一种）；

在仪器处于测量状态下，按“模式/测量”键，仪器即进入模式选择状态，按“▲/pH/mV” 键或 “▼/贮存”键选择“STD1”模式状态，或仪器处于模式选择状态下，直接按“▲/pH/mV”键或 “▼/贮存”键选择“STD1”，按“确认/打印”键仪器即进入一点标定工作状态，此时，仪器显示“STD1”以及当前测得pH值或温度值，当显示屏上的pH和温度值读数均趋于稳定后，按“确

认/打印”键，在完成标定后，仪器将以闪烁状态显示标定pH值。14

再按“确定/打印”键，仪器一点标定结束，自动进入“STD2”状态。若用户不需要进行二点标定，此时可按“模式/测量”键，取消二点标定，仪器进入pH测量状态〔一点标定已成功，数据已存好〕。

注意：为了获得较高的测量精度，用户标定所用的pH标准缓冲溶液的值，愈接近被测溶液的pH值愈好。

4.2.2 二点标定

二点标定可以保证获得pH的高测量精度。其含义是选用二种pH标准缓冲溶液对电极系统进行标定，测得pH复合电极的实际百分斜率和电位值。操作步骤如下：

在完成一点标定后（此时不需按“模式/测量”键，仪器自动进入二点标定状态。或先按照4.2.1操作进行一点标定后，自动进入二点标定状态。此时仪器显示“STD2”以及当前测得pH值和温度值。将电极取出重新用蒸馏水清洗干净，放入pH标准缓冲溶液B中，当显示屏上的pH和温度值读数均趋于稳定后，按下“确认/打印”键，仪器将以闪烁状态显示标定pH值。再按“确定/打印”键，仪器二点标定结束，进入电极斜率值显示模式状态，此时按“确定/打印”键，可查阅电极斜率值。或按“模式/测量”键，进入pH测量状态。若您在二点标定“STD2”状态中，在按下“确认/打印”键之前，可以按“模式/测量”键取消“STD2”状态进入pH测量状态，此时只进行了一点标定。

注意：为保证测量精度，被测液pH值最好位于A、B二种缓冲溶液pH值内。

电极可能的斜率值解释如下：

注意：仪器经过标定后得到的参数值关机后不会丢失。

4.3  增强的仪器功能

    本仪器除了具备基本的测量功能外，还具有以下功能。在下面的章节中将详细叙述这些功能及使用方法。

4.3.1 等电位点

    本仪器可以用于测量纯水、超纯水和锅炉水的pH值，您可以选择适当的等电位点来实现。

仪器处于测量状态下，按下“模式/测量”键，仪器即进入模式选择状态，按“▲/pH/mV” 键或“▼/贮存”键选择“ISO”或16

仪器处于模式选择状态下，直接按“▲/pH/mV”键或 “▼/贮存”键选择“ISO”，按“确认/打印”键进入等电位点ISO设定状态。

仪器有3个等电位点可选择，即等电位点7.00pH、12.00pH、17.00pH。用户可通过“▲/pH/mV”或“▼/贮存”键选用所需的等电位点，选择好后，按“确认/打印”键，等电位点设置完毕，退出“ISO”状态，进入模式选择状态。

若您在等电位点设置状态中，在按下“确认/打印”键之前，可以按“模式/测量”键取消这一状态，进入测量状态（此时等电位点为前等电位设置值）。

注意：一般水溶液的pH测量选用等电位点7.00pH。

纯水和超纯水溶液的pH测量选用等电位点12.00pH。

测量含有氨的纯水溶液的pH值选用等电位点17.00pH。

4.3.2 手动温度设定

    本仪器具有自动温度补偿和手动温度补偿两种方式。当您接好温度电极后，仪器采用自动温度补偿计算pH值；当您未接温度电极，仪器采用手动温度补偿计算pH值。您可以在“Manual T”模式中设定溶液温度。

仪器处于测量状态下，按“模式/测量”键，仪器即进入模式选择状态，按“▲/pH/mV” 键或 “▼/贮存”键选择“Manual T”模式；或仪器处于模式选择状态下，直接按“▲/pH/mV”键或 “▼/贮存”键选择“Manual T”，按“确认/打印”键仪器即进入手动温度设定功能。

此时，仪器显示当前设定的温度值，可以按“▲/pH/mV”键17

或 “▼/贮存”修改温度值，修改为被测溶液实际温度值后，按“确认/打印”键，则仪器完成手动温度设定，自动退出“ManualT”状态，进入模式选择状态。

4.3.3 贮存功能

    仪器既可作为普通台式仪器，又可用于现场测量、数据采集，数据贮存功能将方便您的操作，可以将当前测量结果贮存下来，以备查阅或上传计算机分析。

    仪器有二个存贮器。一个是pH测量工作状态下，贮存测得pH的实验数据。另一个是mV测量工作状态下，贮存测得mV的实验数据。两组数据各100套。

    当仪器处于pH或mV测量工作状态时，按“▼/贮存”键，仪器显示“SAVE”标志和在副显示器上显示贮存数据的序列号，表示仪器正在贮存数据。当仪器贮存完毕后，仪器将返回测量状态。

注意：仪器贮存数据的序列号连接上一个数据的序列号，最多可贮存pH或mV测得的实验数据各100套。若某一存贮器已存满了100套实验数据，再贮存实验数据,仪器则自动重新从“No.0”开始贮存实验数据，并保留其余数据。

4.3.4 删除功能

    在仪器处于测量状态下，按“模式/测量”键，仪器即进入模式选择状态，按“▲/pH/mV”键或“▼/贮存”键选择“DEL”模式，或仪器处于模式选择状态下，直接按“▲/pH/mV”键或“▼/贮存”键选择“DEL” 模式，按“确认/打印”键，仪器即进入

删除功能状态。

18

此时，仪器显示“Sure”，如果您确实要删除数据，按“确认/打印”键，仪器副显示器显示“－－”，表示仪器正在删除数据。当仪器删除完毕，自动退出“DEL”状态，进入模式选择状态。

当仪器显示“Sure”时，在按下“确认/打印”键之前，可以按“模式/测量”键取消这一状态，进入测量状态。

警告：此种删除功能是将仪器内贮存的pH或mV测量值全部删除，请谨慎操作。当仪器处于pH测量功能时删除pH数据，当仪器处于mV测量功能时删除mV数据。

4.3.5 打印功能

本仪器可以作为实验室常规分析设备，配有打印功能。仪器具有两种打印功能，即时打印和贮存数据打印。

注意：打印开始前,请参照打印机说明书,将波特率设为9600。将打印机连接线图6（4）插入RS－232接口内。

a)即时打印

    即时打印是仪器处于测量工作状态时，通过按键操作立即打印用户认可的测量数据。

    当仪器处于pH或mV测量工作状态时，按“确认/打印”键，仪器左下部显示“PRINT”，仪器将立即打印当前测得的pH或mV值，同时打印当前测得的温度值。当打印完毕后，仪器将返回测量状态。

pH测量时，即时打印格式：  RESULT:      结果

                              T:26.1       温度值

                               pH:9.00      pH值

mV测量时，即时打印格式：  RESULT：      结果

                           T:23.2        温度值

                           mV:988        mV值

b) 贮存数据打印

    贮存数据打印可以将您事先贮存的数据结果打印记录下来，以备记录分析之用。

在仪器处于测量状态下，按“模式/测量”键，仪器即进入模式选择状态，按“▲/pH/mV” 键或“▼/贮存”键选择“VIEW” 模式，或仪器处于模式选择状态下，直接按“▲/pH/mV” 键或 “▼/贮存”键选择“VIEW”模式，按“确认/打印”键仪器即进入查阅功能状态。再按“确认/打印”键，此时，仪器显示“PRINT”，表示仪器正在打印。当仪器打印完毕，自动进入模式选择状态。

pH数据打印格式： No.0          贮存pH数据编号

                   T:-3.2        温度值

                  pH:3.77       pH值

                      No.1          贮存pH数据编号

   T:25.0        温度值

pH:6.87       pH值

No.2          贮存pH数据编号

                   T:100.2       温度值

                  pH:13.77       pH值

                  mV数据打印格式： No.0          贮存mV数据编号

                     T:20.0        温度值

                     mV:200        mV值

                     No.1          贮存mV数据编号

                     T:10.5        温度值

                     mV:-1400      mV值

注意：如果存贮器内没有贮存数据，仪器将副显示器显示“－－”。此显示几秒后，仪器自动进入模式选择状态。

4.3.6 查阅功能

    查阅功能可以将仪器贮存的数据进行查阅、浏览。

在仪器处于测量状态下，按“模式/测量”键，仪器即进入模式选择状态，按“▲/pH/mV” 键或 “▼/贮存”键选择“VIEW”模式，或仪器处于模式选择状态下，直接按“▲/pH/mV”键或 “▼/贮存”键选择“VIEW”，按“确认/打印”键仪器即进入查阅功能状态。

此时，仪器副显示器显示贮存数据的序列号，主显示器显示相对应的测量数据。可以按“▲/pH/mV” 键或 “▼/贮存”键翻页，滚动查阅已贮存的数据。按“确认/打印”键，仪器完成查阅功能，退出“VIEW”状态，进入模式选择状态。

当仪器处于处于查阅状态时，在按下“确认/打印”键之前，可以按“模式/测量”键取消这一状态，进入测量状态。

注意：如果存贮器内没有贮存数据，仪器将副显示器显示“－－”。

4.3.7 电源管理

    本仪器为便携式仪器，采用四节AA碱性电池，为了节省电池消耗和方便用户使用，仪器具有电池管理功能。

本仪器具有低电压指示功能，当仪器检测到电池能量不足时，会自动在液晶上显示欠压符号图2（1），提示您更换电池。

注意：更换电池前请先关机，然后再更换电池。

4.3.8 通讯功能

本仪器配有RS－232接口，除了可接TP－16型打印机外，还可接计算机通讯。仪器配合本公司开发的雷磁数据采集软件REXDC可以实现三种数据通讯的功能(具体市宜可与销售部门联系)。

    在通讯开始前，请用RS－232通讯连接线将计算与仪器连接好，打开计算机，运行数据采集软件。

注意：软件的使用方法请参考本公司雷磁数据软件REXDC使用说明书。

a)测量通讯

测量通讯是当仪器处于正常测量状态下，计算机可以实时采集仪器测量的数据，并显示在计算机上。

b)打印通讯

    打印通讯是在仪器处于正常测量状态下，计算机软件在相应的设置条件下，用户对于有用的测量数据，可以按键盘的“确认/打印”键，将当前仪器的测量结果（pH值、mV值、温度值）上传到计算机等待处理。

5  仪器的维护与维修

5.1  维护

5.1.1 电子单元维护

    电子单元的输入端(测量电极的插座)必须保持干燥清洁。仪器不用时，将Q9短路插头插入插座，防止灰尘及水汽浸入。在环境湿度较高的场所使用时，应把电极插头用干净纱布擦干。

5.1.2 电极维护

    电极避免长期浸在蒸馏水,蛋白质溶液和酸性氟化物溶液中; 避免与有机硅油接触; 电极经长期使用后, 如发现斜率略有降低,  则可把电极下端浸泡在4％HF(氢氟酸)中3～5秒钟, 用蒸馏水洗净, 然后在0.1mol/L盐酸溶液中浸泡, 使之更新。

5.2  维修

5.2.1 开机前检查

    开机前, 须检查电池是否装好。电极的连接须可靠,防止腐蚀性气体侵袭。

5.2.2 开机后，仪器不工作或显示屏不亮

    应检查电池接法是否正确，可更换电池使用。

5.2.3 仪器显示的pH值不正常

    应检查复合电极插口是否接触良好,电极内溶液是否充满，若仍不能正常工作, 则可更换电极。

5.2.4 仪器不能打印数据

    应检查仪器工作是否正常，RS－232打印线是否接好，打印线是否连通，打印机是否工作正常。

5.2.5 仪器不能正常通讯

    应检查仪器工作是否正常，数据采集软件设置是否正确，RS

－232通讯线是否接好，通讯线是否连通。

5.2.6 其它

    若上述各种情况排除后, 仪器仍不能正常工作, 则与我厂维修部门联系。

警告：玻璃电极的保质期为一年，出厂一年后，不管使用与否，其性能都会受到影响，应及时更换。

警告：仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。

6  仪器的成套性

6．1  PHBJ-260型便携式pH计              1台

6．2  E-301-C-型pH复合电极               1支

6．3  AA碱性电池                          4节

6．4  附件一套，以随机装箱单为准

7  附录

7.1 pH缓冲溶液的配制

7.1.1 pH1.67标准缓冲溶液

 称取GR四草酸氢钾2.61g溶于1000ml重蒸馏水 中。

7.1.2 pH4.00标准缓冲溶液

 称取GR邻苯二甲酸氢钾10.12g溶于1000ml的重蒸馏水中。

7.1.3 pH6.86标准缓冲溶液

 称取GR磷酸二氢钾3.388g、GR磷酸氢二钠3.533g溶于1000ml的重蒸馏水中。

7.1.4 pH9.18标准缓冲溶液

  称取GR四硼酸钠3.80g溶于1000ml的重蒸馏水中。

7.1.5 pH12.45标准缓冲溶液

    将大于2g过量氢氧化钙粉末加入盛有（约5～10g/L）重蒸馏水聚乙烯瓶中, 剧烈振荡30min, 取清液使用。

注意：pH6.86和pH9.18标准缓冲溶液所用的蒸馏水必须用新蒸沸并冷却的蒸馏水（不含CO2）配制。
