敬告用户：

     欢迎您选用DDBJ－350型便携式电导率仪，请您在初次使用或长时间未使用本仪器前详细阅读使用说明书，它将帮助您更好的使用本仪器。

     仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。

目   录

1  概述

2  仪器主要技术性能

3  仪器结构

4  仪器使用

5  仪器缺省设置

6  仪器的维护与维修

7  仪器的成套性

8  附录

一、概述

DDBJ－350型便携式电导率仪是一台智能型的分析仪器，可用于测量水溶液的电导率和温度、总溶解固态量(TDS)以及盐度，也可用于测量纯水的纯度以及海水及海水淡化处理中的含盐量的测定(以NaCl为标准)。仪器外形新颖、携带方便，适用于现场和野外操作。

本仪器具有以下特点:

a)      仪器可以进行电导率、TDS、盐度和温度测量。

b)      采用微处理器技术，具有自动温度补偿、自动校准和数据断电保护等功能。

c)      仪器采用低功耗设计，具有欠压显示、自动关机等电源管理功能，大大延长了电池的使用寿命。

d)      具有标定功能，用户可用此功能标定电极常数或TDS转换系数。对测量结果可以贮存、删除、查阅。最多可贮存各100套电导率、TDS和盐度测量的实验数据。

e)      仪器带有RS－232接口，可接TP－16型串行打印机打印当前测量结果或贮存的数据；亦可与计算机通讯，采用本公司的配套数据采集软件接收当前测量数据或贮存数据。

f)       采用专用液晶显示屏，数字清晰；仪器具有操作提示功能，使用简单方便。采用新型材料PC面板，可靠性好。

g)      仪器带有背光设计，可以在阴暗的环境下使用。

h)      机箱防护等级为IP65，防水防尘，适用于野外作业。

二、仪器主要技术性能

1  测量范围

a)  仪器级别：1.0级

b)  电导率

电导率测量范围为：(0.000～1.999×105 ) μS/cm，共分成五档量程，五档量程间自动切换，具体如下：

   0.000μS/cm ～ 19.99μS/cm

   20.0μS/cm ～ 199.9μS/cm

   200μS/cm ～ 1999 μS/cm

   2.00ｍS/cm ～ 19.99ｍS/cm

20.00ｍS/cm ～ 199.9ｍS/cm（用电极常数10时）

电极常数及相应电导率测量范围:

    0.01cm-1        0.000μS/cm～19.99μS/cm

    0.1cm-1          2.00μS/cm～199.9μS/cm

    1.0cm-1         20.0μS/cm～19.9 ｍS/cm

    10.0cm-1        200μS/cm～199.9ｍS/cm

c) TDS

   TDS测量范围为：(0～19990)mg/L，共分成五档量程，五档量程间自动切换，具体如下：

(0.000～9.99)mg/L

(10.00～99.9)mg/L

(100.0～999)mg/L

(1.00～10.00)g/L

(10.0～19.99)g/L(用电极常数5或10时)

d)  盐度

盐度测量范围为：(0.0～8.00)%。

e)  温度

温度测量范围为：(0.0～40.0) ℃

2  电子单元基本误差

a)  电导率： ±1.0％(FS) ±1个字

b)  盐度： ±0.20%±1个字

c)  温度： ±0.3℃±1个字

3  仪器基本误差

a)  电导率: ±1.5％(FS)±1个字；

b)  盐度: ±0.30%±1个字；

c)  温度: ±0.5℃±1个字。

4  电子单元的稳定性:±0.7％(FS)±1个字/3h；

5  电子单元重复性:0.33％(FS)

6  仪器正常工作条件

  a)  环境温度： (0.0～40.0)℃

  b)  环境防护等级：IP65

c)  供电电源：4节AA碱性电池

  d)  除地磁场外，周围无电磁场干扰

7  外形尺寸：长×宽×高，mm：210×86×50

8  重量：约0.5kg

9  最大额定功率：约35mW

三、仪器结构

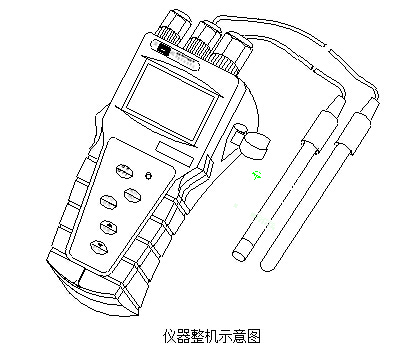

3.1  仪器正面图

仪器由电子单元和电极系统组成，电极系统由电导电极（常数可选择）和T－818－B－6型温度电极构成。

3.2  仪器后侧面板

仪器后侧面板上有三个插座分别与电极和RS－232接口相连接。

（1）电导电极插座 (航空插)

（2）温度传感器插座(Q6)

（3）RS－232接口

3.3  键盘

本仪器共有6个按键，分别为ON/OFF键、背光键、模式/确认键、打印/取消键、设置/▲键、存贮/▼键。

其中：

1、“ON/OFF”键：仪器开关键，按此键可以打开或者关闭仪器。用户打开仪器后就可以正常操作仪器，操作完毕，按此键即关闭仪器，仪器自动断电。

2、“背光键”键：按住此键，将打开背光，放开后自动关闭背光。

3、“模式/确认”键：此键为双功能键。在测量状态下，按此键可以在电导率、TDS、盐度三个测量模式间依次切换；在其他状态，包括设置电极常数、温度补偿系数、存贮测量结果等功能模块操作时用以确认本次操作，具体可参见各功能模块。

4、“打印/取消”键：此键为双功能键。在测量状态下，如果仪器连接有TP－16型串行打印机时，按此键可以打印当前的测量数据；在其他状态，包括设置电极常数、温度补偿系数等功能模块操作时用以放弃本次操作，具体可参见各功能模块。

5、“设置/▲”键：此键为双功能键。在测量状态下，按此键可以进入设置状态，进行具体的功能模块设置，相对于当前不同的测量模式具有不同的功能模块设置；在设置电极常数、温度补偿系数、TDS转换系数、自动关机时间等功能设置中，按此键可以修改数据的大小。

6、“贮存/▼”键：此键为双功能键。在测量状态下，按此键可以保存当前测量数据；在设置电极常数、温度补偿系数、TDS转换系数、自动关机时间等功能中，需要调节数据大小时按此键可以修改数据的大小。

3.4  液晶显示

a) 仪器采用专用液晶屏（LCD）显示，数字清晰。

b) 仪器具有简单的操作提示功能，可以指示多种工作状态，如测量状态、设置状态、打印状态等等；

c) 仪器具有欠压显示，当电池电量不足时，此标志会自动显示，此时应立即更换电池，否则在此状态下测量，仪器不能保证测量的准确性。

3.5  仪器部分配件、选配件及附件

    接下来将为您介绍仪器的几种重要的配件、选配件及附件，他们是保证您实现仪器某种功能所不可缺少的。

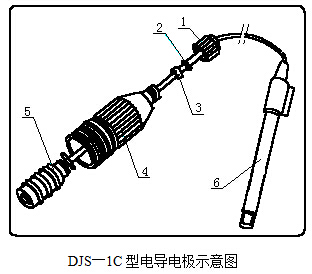

3.5.1 电导电极系统

(1)压帽

(2)顶圈

(3)电缆密封圈

(4)测量密封套

(5)航空插

(6)电导电极

仪器具有IP65防护等级，电导电极系统由电极接头防水密封系统和电导电极组成。电极接头防水密封系统由压帽（1）、顶圈（2）、电缆密封圈（3）、测量密封套（4）、航空插（5）组成；电导电极可以根据测量的需要选用不同型号的电极（请参考“4.2电导电极的选用”一节）。

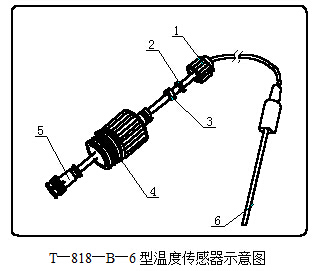

3.5.2 温度电极系统

(1)压帽

(2)顶圈

(3)电缆密封圈

(4)测量密封套

(5)Q6插头

(6)温度电极

温度电极系统由电极接头防水密封系统和温度电极组成。电极接头防水密封系统由压帽（1）、顶圈（2）、电缆密封圈（3）、测量密封套（4）、Q6插头（5）组成；温度电极选用T―818―B―6型温度传感器。

3.5.3 RS－232连接线及TP-16打印机连接线

（1）通讯线

（2）通讯线9芯插头

（3）3芯话筒插头

（4）打印线

（5）打印线25芯插头

四、仪器使用

4.1  仪器安装

a) 电极系统的连接

为了保证仪器的IP65防护等级，仪器设计有相应的电极系统防水部件。安装电导电极时需先在仪器后侧面板电导电极插座处插入航空插，然后依次装上测量密封套、电缆密封套、顶圈、压帽等。取下电导电极时则按照安装电导电极的相反顺序依次取下电极系统的各配件。

b) 温度电极系统

温度电极的安装、拆卸方法与电导电极的安装、拆卸方法相同。

c) RS－232打印线或者通讯线的连接

若用户欲配置TP―16型串行打印机打印测量结果（TP-16型打印机为选配件，打印机的具体安装和使用请参见该产品使用说明书），则要将打印机连接线插入仪器的RS―232接口。

同样道理，如果用户希望使用配套通讯软件连接计算机通讯，则可将通讯线连接在RS－232和计算机上，使用配套通讯软件即可实现通讯。

如果不接RS－232通讯线或者打印机连接线，则需在RS－232接口处装上相应测量密封套。

4.2  电源

    本仪器采用4节AA碱性电池，当您第一次使用本仪器时请打开仪器机箱后面板电池盖，将四节新的AA碱性电池按照机箱内指示的“＋”、“－”方向小心装入机箱，盖上电池盖。此时仪器应自动开机进入工作状态，首先会显示仪器名称“DDBJ－350”字样，并自动检查系统配置，完成后即进入电导率测量模式。

若电池装好后，仪器没有任何显示，您应该重新检查电池是否安装正确、电池是否为新电池、接头处有否脱落等，如果还是无法工作，请通知我公司相关部门进行检修。

如果您长时间不使用本仪器时，请打开仪器后盖，取出电池，这样可以防止电池可能腐烂导致仪器损坏，给您带来不必要的损失。

当仪器显示“欠压”标志时，表示电池电量已经不足，此时应立即更换全部电池，按照上面的方法安装新电池，否则在此状态下测量，仪器无法保证测量的准确性，请用户切记。

4.3  电导电极的选用

    仪器可以测量电导率、TDS、盐度以及温度值，所选用的测量电极均为电导电极和温度电极。根据测量参数和测量范围的不同所选用的电导电极会有所区别，电导电极的选用标准推荐如下：

4.3.1 测量电导率

电导率范围及对应电极常数推荐表

4.3.2 测量TDS

TDS范围及对应电极常数推荐表

4.3.3 测量盐度

盐度测量时，一般选用电极常数10的电导电极；1.00％以下盐度也可选用电极常数1的铂黑电导电极。

4.4   开关机

   第一次使用时，安装电池完毕，仪器会自动开机，首先显示仪器型号和名称“DDBJ－350”字样，并自动检查系统配置情况，设置默认参数，稍等，仪器自动进入电导率测量模式。实际上，每台仪器在出厂前都经过了严格的检验，换句话说，在这里用户并非是第一个用户了。

以后每次更换电池后仪器即自动开机，同样会显示仪器型号和名称，并自动检查系统配置情况，稍等，仪器自动进入电导率测量模式，此时仪器采用的参数为用户前一次设置的参数，如果用户不需改变参数，则无需进行任何操作，即可直接进行测量（用户设置的参数具有断电保护能力，不会因为断电、关机等情况而丢失）。

如果仪器是上次关机或者自动关机，则可以按下“ON/OFF”键打开仪器，开始测量。测量结束后，按“ON/OFF”键，仪器关机。

     如果用户设置了自动关机，则在自动关机时间内用户没有任何按键操作的话，仪器也会自动关机。

4.5 测量、存贮、打印功能

4.5.1 电导率测量模式

在进行精确测量前，首先需要选择合适的电导电极，参考电导电极的选用章节，确定测量使用的电导电极。每支电极在出厂前都经过了检测，上面标有相应的电极常数值，按照电极上面的标示，将电极常数输入仪器，就可以开始测量了，具体设置电极常数请参见后面设置电极常数章节。

将电导电极用蒸馏水清洗后同温度电极一起插入被测溶液。仪器即显示当前的电导率和温度值，显示如图：

其中显示屏上方为当前的电导率值（或者TDS、盐度值），下方为当前的温度值，最下方显示当前的测量模式，图示即为电导率测量模式。

在电导率测量模式下，按“模式/确认”键将切换到TDS测量模式。

按“设置/▲”键仪器进入设置状态，选择功能模块，共9种功能模块，具体各功能模块参见后面设置功能部分。

本仪器既可作为普通台式仪器，又可用于现场测量、数据采集。数据贮存功能将方便您的操作，可以将当前测量结果贮存下来，以备查阅或上传计算机分析。等显示稳定后，如果用户需要存贮当前的测量结果，则可按“贮存/▼”键存贮当前结果，仪器显示“SAVE”标志表示现在为存贮状态，并显示“Sure?”标志提示用户是否确认存贮操作，显示如图：

此时，用户按“模式/确认”键即可将结果存贮起来，按“打印/取消”键将放弃存贮，返回当前测量模式。

本仪器允许用户最多存贮100套电导率、温度测量结果，当存贮满100套数据而用户继续存贮时，仪器会自动从头开始存贮，并覆盖第一个数据。

另外，本仪器可以作为实验室常规分析设备，配有打印功能。如果用户需要打印当前的测量结果，按“打印/取消”键，仪器即打印当前测量结果，打印完毕返回当前测量模式。

本仪器配有RS－232接口，除了可接TP－16型打印机外，还可接计算机通讯，配合本公司开发的配套数据采集软件可以实现数据通讯的功能。

在通讯开始前，用通讯连接线将计算与仪器连接好，打开计算机，运行数据采集软件（软件使用方法请参见数据采集软件使用说明书），即可实现通讯功能。

测量结束，按“ON/OFF”可关闭电源。如果打开自动关机功能，并且在自动关机时间内用户没有任何按键操作的话，仪器也会自动关机。

按住“背光”键，可打开背光。

4.5.2 TDS测量模式

在电导率测量模式下，按“模式/确认”键将进入TDS测量模式，仪器即显示当前的TDS值和温度值。

在测量TDS前必须先参考电导电极的选用章节，确定测量使用的电导电极、设定合适的电极常数、温度补偿系数和TDS转换系数。若需对导电极进行标定，还需要在电导率测量模式下标定电极常数；在TDS测量模式下只能标定TDS转换系数，这点希望用户切记。

此时，按“模式/确认”键将切换到盐度测量模式。

按“设置/▲”键仪器选择功能模块，共8种功能模块，具体各功能模块参见后面设置功能部分。

同样道理，等显示稳定后，按“贮存/▼”键可以存贮当前结果，仪器允许用户最多存贮100套TDS、温度测量结果；如果仪器连接有TP－16型串行打印机，则按“打印/取消”键可以打印当前结果；如果仪器连接通讯线，在PC机上运行我公司配套的数据采集软件并正确设置参数后，PC机上可以实时看到当前的测量结果。

4.5.3 盐度测量模式

在电导率测量模式下，按“模式/确认”键二次将进入盐度测量模式，仪器即显示当前的盐度值和温度值。

同样在测量盐度前必须先参考电导电极的选用章节，确定测量使用的电导电极、设定合适的电极常数。若需对电导电极进行标定，则需要在电导率测量模式下标定电极常数。

按“设置/▲”键选择功能模块，共6种功能模块，具体各功能模块参见后面设置功能部分。

同样，等显示稳定后，按“贮存/▼”键可以存贮当前结果，仪器允许用户最多存贮100套盐度、温度测量结果；按“打印/取消”键可以打印当前结果；如果仪器连接通讯线，在PC机上运行我公司配套的数据采集软件并正确设置参数后，PC机上可以实时看到当前的测量结果。

4.6  设置功能模块

在仪器的测量模式下，按“设置/▲”键即可进入设置状态，选择功能模块。对应不同的测量模式会有不同的功能模块。所有的功能模块都以当前的测量模式为基础。

在电导率测量模式下，共有9种功能模块，分别为设置电极常数、温度补偿系数、电极标定、查阅存贮数据、打印单个存贮数据、删除单个存贮数据、打印全部存贮数据、删除全部存贮数据、设置自动关机时间等；

在TDS测量模式下，共有8种功能模块，分别为设置TDS转换系数、标定TDS转换系数、查阅存贮数据、打印单个存贮数据、删除单个存贮数据、打印全部存贮数据、删除全部存贮数据、设置自动关机时间等；

在盐度测量模式下，共有6种功能模块，分别为查阅存贮数据、打印单个存贮数据、删除单个存贮数据、打印全部存贮数据、删除全部存贮数据、设置自动关机时间等。

在电导率测量模式下，按“设置/▲”键进入功能模块选择，按显示如图：

其中显示屏上方显示“SEL.1”字样，表示当前为第一个功能模块，左面为具体的功能模块，图中显示屏显示“Adjust”、“K”标志表示“设置电极常数”功能模块，下方为当前的测量模式。

按“设置/▲”或者“贮存/▼”键可以在上一个或下一个功能模块间翻转，用户翻到所需功能模块后，按“模式/确认”键即可进入相应的功能模块，完成相应功能；按“打印/取消”键即退出功能模块选择，返回当前测量模式。

4.6.1 设置电极常数

电导电极出厂时，每支电极都标有一定的电极常数值，用户需将此值输入仪器。电极常数设置包括电极常数档次选择和电极常数调节两部分。本仪器共有五种电极常数档次值，即：0.010、0.100、1.00、5.00和10.00，在设定电极常数前需要先确定电极常数的档次值，然后再进行常数调节。

在电导率测量模式下，按“设置/▲”键进入功能模块选择后，当显示屏显示“Adjust”、“K”标志时，再按“模式/确认”键即可进入电极常数设置模块，显示如下：

其中左下方将显示当前的档次值，右下方显示相应的数据，最上方显示闪烁的“Sure？”标志，图示即为第二档电极常数，即1.00。

按“设置/▲”或者“贮存/▼”键可以在上一个或下一个常数档次间翻转，用户翻到所需常数档次后，按“模式/确认”键即可进入常数调节模块；按“打印/取消”键即退出电极常数设置，返回当前测量模式。

选择好常数档次后，可以按照实际的电极常数值调节电极常数，显示如图：

其中上方将显示当前的电极常数值（即实际使用的电极常数值），图示为1.003。用户可按“设置/▲”或者“贮存/▼”键上下调节常数值至需要的电极常数值为止，设置完毕按“模式/确认”键仪器即存贮当前的电极常数值，并自动返回测量模式；按“打印/取消”键退出常数设置，返回当前测量模式。

4.6.2 设置温度补偿系数

在仪器需要精度测量时，温度的影响会导致电导率的测量不准确。我们需要设置温度补偿系数。在电导率测量模式下按“设置/▲”键进行功能模块选择，然后选择“SEL.2”，即当显示屏显示“Adjust”、“α”标志时，再按“模式/确认”键即可进入温度补偿系数设置模块，显示如图：

用户可按“设置/▲”或者“贮存/▼”键上下调节温度补偿系数至需要的温度补偿系数值为止，设置完毕按“模式/确认”键仪器即存贮当前的温度补偿系数，并自动返回测量模式；按“打印/取消”键退出设置，返回测量模式。

4.6.3 设置TDS转换系数

在TDS测量模式下，按“设置/▲”键进入功能模块选择，当显示屏显示“Adjust”、“K”标志时，按“模式/确认”键即可进入TDS转换系数设置模块，显示如下：

其中上方将显示当前的TDS转换系数值（即实际使用值），图示为0.50。用户可按“设置/▲”或者“贮存/▼”键上下调节需要的TDS转换系数为止，设置完毕按“模式/确认”键仪器即存贮当前的TDS转换系数值，并自动返回测量模式；按“打印/取消”键退出设置，返回当前测量模式。

4.6.4 标定

4.6.4.1标定电极常数

电导电极出厂时，每支电极都标有电极常数值。用户若怀疑电极常数不正确，可以用以下步骤进行标定：

    根据电极常数，选择合适的标准溶液(见表1)，配制方法(见表2)，标准溶液与电导率值关系表(见表3)；

a） 将电导电极接入仪器，不接温度电极，仪器则认为温度为25.0℃，此时仪器所显示的电导率值是未经温度补偿的绝对电导率值；

b） 用蒸馏水清洗电导电极；

c） 将电导电极浸入标准溶液中；

d） 控制溶液温度恒定为：(25.0±0.1)℃或(20.0±0.1)℃或(18.0±0.1)℃或(15.0±0.1)℃；

e） 打开电源开关，使仪器进入电导率测量模式；

f） 根据所用的电导电极选择好电极常数的档次后回到电导率测量模式；例如：电极所标常数为1.020，是常数为1.0档的电导电极，故电极常

   数档次应设置为2，即1.000档。

g） 待仪器读数稳定后，按“设置/▲”键进入功能模块选择，然后选择电极常数标定项“SEL.3”（仪器显示“STD”标志）后按“模式/确认”键即可进入电极常数标定模块,显示如图：

i)       此时用户按“设置/▲”或“贮存/▼”键可以调节显示值，使仪器显示表3中所对应的数据，然后按“模式/确认”键，仪器将自动计算出电极常数值并贮存(具断电保护功能)，显示如图：

标定结束后按“打印/取消”键或者“模式/确认”键返回到测量模式。如果在调节过程中按“打印/取消”键，仪器不作电极常数标定直接返回测量模式。

表1  测定电极常数的KCL标准溶液

表2   标准溶液的组成

表3  KCL溶液近似浓度及其电导率值关系

4.6.4.2 标定TDS转换系数

    根据被测溶液的性质和及测量范围，选择合适的标准溶液。电导率与TDS标准溶液关系表见表4。

a) 按前一节操作，先设置好电导电极常数（或者先标定电导电极常数），设置完毕使仪器进入TDS测量模式；

b) 用蒸馏水清洗电导电极；

c) 将电导电极浸入标准溶液中，控制溶液温度恒定为：（25.0±0.1)℃；

d) 待仪器读数稳定后，按“设置/▲”键进入功能模块选择，然后选择TDS转换系数标定项“SEL.2”（仪器显示“STD”标志）后按“模式/确认”键即可进入TDS转换系数标定模块。

e) 此时用户按“设置/▲”或“贮存/▼”键调节显示值，使仪器显示表4中所对应的数据，然后按“模式/确认”键，仪器将自动计算出当前的TDS转换系数并贮存(具断电保护功能)，仪器会显示当前的转换系数值。标定结束，用户按“模式/确认”键返回到测量模式；如果在标定过程中按“打印/取消”键，仪器将放弃标定返回测量模式。

表4  电导率与TDS标准溶液关系表

1、442表示40％Na2SO4、40％NaHCO3、20％NaCl。

2、表中列出的值为25℃时情况下的值。

4.6.5 查阅存贮数据

对于存贮起来的测量数据，用户如需查阅，则在测量状态下，按“设置/▲”键进入功能模块选择，选择查阅功能项（显示屏显示“VIEW”标志）后按“模式/确认”键即可查阅存贮数据。显示如图：

其中显示屏左面显示查阅状态，最下方显示测量模式，左下方显示当前查阅数据的存贮顺序号。如果仪器没有存贮数据，将显示“null”字样，表示没有存贮数据。

用户可按“设置/▲”或者“贮存/▼”键上下翻转查阅存贮数据，查阅完毕，按“模式/确认”键或者“打印/取消”键即可退出查阅，返回测量模式。

如果用户连接PC机并运行本公司配套数据采集软件，则PC机上同样可以看到查阅的数据。

4.6.6 打印单个存贮数据

有时用户希望只打印某个存贮数据，或者某些存贮数据，这个功能就可以实现。正确设置并连接好打印机后（具体设置请参见打印机说明书），在设置选项里面选择打印单个存贮数据项（显示屏显示“PRINT”标志）并按“模式/确认”键即可进入打印单个存贮数据模块。显示如图：

同查阅存贮数据模块操作一样，用户翻到需要打印的数据项时，按“模式/确认”键即可打印当前的存贮数据；打印完毕，按“打印/取消”键退出打印模块，返回测量状态。

4.6.7 删除单个存贮数据

仪器允许删除单个存贮数据，在设置选项里面选择删除单个存贮数据项（显示屏显示“DELETE”标志）并按“模式/确认”键即可进入删除单个存贮数据模块。显示如图：

用户翻到需要删除的数据项时，按“模式/确认”键，仪器显示“Sure?”标志提示用户是否真的需要删除此数据，再按“模式/确认”键即可删除当前的存贮数据，删除后此数据无法恢复。按“打印/取消”键退出删除模块，返回测量状态。

4.6.8  打印全部存贮数据

如果用户需要将存贮的所有数据打印出来，在设置选项里面选择打印全部存贮数据项（显示屏显示“PRINT”标志，右下方显示“ALL”字样）并按“模式/确认”键，仪器显示“Sure？”标志提示用户是否全部打印，在按“模式/确认”键后即可打印全部存贮数据。打印完毕自动返回测量状态。

4.6.9 删除全部存贮数据

如果用户需要将存贮的所有数据删除掉，在设置选项里面选择删除全部存贮数据项（显示屏显示“DELETE”标志，右下方显示“ALL”字样）并按“模式/确认”键，仪器显示“Sure？”标志提示用户是否全部删除，在按“模式/确认”键后即删除全部的存贮数据，删除完毕自动返回测量状态。

4.6.8 设置自动关机时间

为了更好的使用仪器、延长仪器的使用时间，本仪器具有自动关机功能。当用户在自动关机时间内没有任何按键操作的话，仪器自动关机。在设置选项里面选择自动关机项（显示屏右下方显示“APd”字样）按“模式/确认”键，即可进入自动关机功能模块，显示如图：

仪器显示“Sure？”标志，并显示自动关机时间，图示为10分钟。

按“设置/▲”或者“贮存/▼”键用户按分钟调节自动关机时间，仪器允许用户最多设置30分钟的自动关机时间，当自动关机时间设置为0时，自动关机功能关闭。按“模式/确认”键即存贮当前自动关机时间，返回测量模式。

5  仪器的缺省设置

    下面的表格显示了仪器各项参数的设置范围和仪器的缺省设置。

项目         调节范围         缺省值

电极常数         0.01；0.1；1.0；5.0；10.0   1.000

温补系数         0.000~0.040    0.020

TDS转换系数 0.40~1.00         0.50

自动关机时间         0～30min         15min

6  仪器的维护与故障排除

6.1 维护

6.1.1 仪器长时间不使用时，应从仪器后面板处取出电池，避免电池漏

液。

6.1.2 电极的连接须可靠，防止腐蚀性气体侵入。

6.1.3 电极的不正确使用常引起仪器工作不正常。应使电极完全浸入溶液中。电极安装地点应注意：避免安装在“死”角，而要安装在水流循环良好的地方。

6.1.4 对于高纯水的测量，须在密闭流动状态下测量，且水流方向应使水能进入开口处，流速不宜太高。

6.1.5 如仪器处于溢出状态，则说明所测值已超出仪器的测量范围，此时用户应马上关机，并换用电极常数更大的电极，然后再进行测量。

6.1.6 电导率超过3000μS/cm时，为保证测量精度，最好使用DJS-1C型铂黑电极进行测量。

6.1.7 仪器长时间不使用时，应将电池取出。

6.1.8 镀铂黑的铂电极不允许干放，必须储存在蒸馏水中。

6.1.9 电极在使用中铂片遭受沾污，会影响电导池常数，引起测量误差，此时须对电极进行清洗。

清洗方法：

①光亮铂电极可用软刷机械清洗；

②镀铂黑的铂电极只能用化学清洗方法，遭受有机物沾污可用加温的洗涤剂清洗，钙、镁离子的沉积物可用10％柠檬酸清洗，

③化学法清洗也适用光亮铂电极。

6.2  故障排除

6.2.1 开机前检查

    开机前, 须检查电池是否装好。电极的连接须可靠,防止腐蚀性气体侵入。

6.2.2 开机后，仪器不工作或显示屏不亮

    应检查电池接法是否正确，可更换电池使用。

6.2.3 仪器显示的测量值不正常

   可参考6.1检查。

6.2.4 仪器不能打印数据

    应检查仪器工作是否正常，RS－232打印线是否接好，打印线是否连通，打印机是否工作正常。

6.2.5 仪器不能正常通讯

应检查仪器工作是否正常，数据采集软件设置是否正确，RS－232通讯线是否接好，通讯线是否连通。

6.2.6 其它

    若上述各种情况排除后, 仪器仍不能正常工作, 则与我厂维修部门联系。

7  仪器的成套性

7.1 DDBJ―350型便携式电导率仪              1台

7.2 DJS―1C型铂黑电极(防水型)               1支

7.3 T－818－B－6型温度电极(防水型)          1支

7.3 AA碱性电池                             4节

7.4  附件一套，以随机装箱单为准

8  附录

用户订货须知

8.1  仪器出厂时配套电极为DSJ－1C型铂黑电极(电极常数为1.00)。

8.2  用户根据电导率的测量范围，在订货时参照本说明书4.2节选用合适的电极。
