目 录
1 概述
2 仪器的主要技术性能
3 仪器结构
4 仪器的使用
5 注意事项
6 电导电极的清洗与贮存
7 附录
8 仪器的成套性
9 用户订货须知
1 概 述
DDS－307型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，仪器采用全新设计的外形、大屏幕LCD段码式液晶，显示清晰、美观。该仪器广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。若配用适当常数的电导电极，可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点如下：
◆ 仪器采用大屏幕LCD段码式液晶；
◆ 可同时显示电导率/温度值，显示清晰；
◆ 具有电导电极常数补偿功能；
◆ 具有溶液的手动温度补偿功能；
2 仪器的主要技术性能
仪器级别： 1.0级
1．测量范围：0.00μS/cm～100.0ｍS/cm；
2．电子单元基本误差：±1.0％(FS)；
3．仪器的基本误差：电导率：±1.5％(FS) ；
4．外形尺寸 1×b×h， mm：290×210×95
5．重 量：1.5kg
6．仪器正常工作条件：
a) 环境温度：(0~40)℃；
b) 相对湿度：不大于85％；
c) 供电电源：AC(220±22)V；(50±l)Hz；
d) 除地球磁场外无外磁场干扰。
3 仪器结构
仪器外型结构
l ─ 机箱
2 ─ 键盘
3 ─ 显示屏
4 ─ 多功能电极架
5 ─ 电极
仪器后面板
6 ─ 测量电极插座
7 ─ 接地插座
8 ─保险丝
9 ─电源开关
10 ─ 电源插座
仪器键盘说明
a）“测量”键，在设置“温度”、“电极常数”、“常数调节”时，按此键退出功能模块，返回测量状态。
b）“电极常数”键，此键为电极常数选择键，按此键上部“△”为调节电极常数上升；按此键下部“▽”为调节电极常数下降；电极常数的数值选择为0.01、0.1、1、10。
c）“常数调节”键，此键为常数调节选择键，按此键上部“△”为常数调节数值上升；按此键下部“▽”常数调节数值下降。
d）“温度”键，此键为温度选择键，按此键上部“△”为调节温度数值上升；按此键下部“▽”为调节温度数值下降。
e）“确认”键，此键为确认键，按此键为确认上一步操作。
仪器附件
11 ─ DJS-1C电导电极
4 仪器的使用
4.1 开机前的准备
a) 将多功能电极架(4)插入多功能电极架插座中，并拧好。
b) 将电导电极(11)安装在电极架(4)上。
c) 用蒸馏水清洗电极。
4.2 仪器操作流程

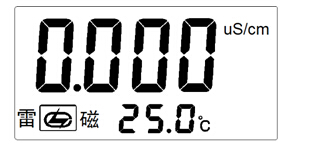

连接电源线，打开仪器开关，仪器进入测量状态，显示如图，仪器预热30min后，可进行测量。

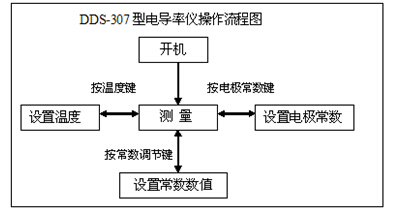

在测量状态下，按“温度”键设置当前的温度值；按“电极常数”和“常数调节”键进行电极常数的设置，简要的操作流程见下图：
4.3 设置温度
在测量状态下，用温度计测出被测溶液的温度，按“温度△”或“温度▽”键，仪器显示如图：
按“温度△”或“温度▽”键调节显示值，使温度显示为被测溶液的温度，按“确认”键，即完成当前温度的设置；按“测量”键放弃设置，返回测量状态。
4.4 电极常数和常数数值的设置
仪器使用前必须进行电极常数的设置。目前电导电极的电极常数为0.01、0.1、1.0、10四种类型，每种类电极具体的电极常数值均粘贴在每支电导电极上，用户根据电极上所标的电极常数值进行设置。

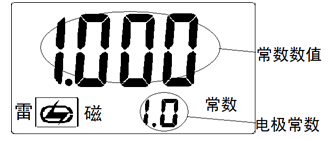

按“电极常数”键或“常数调节”键，仪器进入电极常数设置状态，仪器显示如图：
4.4.1 电极常数为“1”的数值设置
按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“1.010”，则选择“1”并按“确认”键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认”键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。仪器显示如图：
如用户放弃设置，按“测量”键，返回测量状态。
4.4.2 电极常数为“0.1”的数值设置
按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“0.1010”，则选择“0.1”并按“确认”键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认”键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。仪器显示如图：
如用户放弃设置，按“测量”键，返回测量状态。
4.4.3 电极常数为“0.01”的数值设置
按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“0.01010”，则选择“0.01”并按“确认”键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认”键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。仪器显示如图：
如用户放弃设置，按“测量”键，返回测量状态。
4.4.4 电极常数为“10”的数值设置
按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“10.10”，则选择“10”并按“确认”键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认”键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。仪器显示如图：
如用户放弃设置，按“测量”键，返回测量状态。
4.5 测 量
经过上述4.3~4.4的设置，仪器可用来测量被测溶液，按“测量”键，使仪器进入电导率测量状态。仪器显示如图：

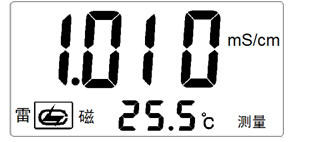

用温度计测出被测溶液的温度，按“4.3 温度设置”操作步骤进行温度设置；然后，仪器接上电导电极，用蒸馏水清洗电极头部，再用被测溶液清洗一次，将电导电极浸入被测溶液中，用玻璃棒搅拌溶液使溶液均匀，在显示屏上读取溶液的电导率值。如溶液温度为25.5℃，电导率值为1.010mS/cm，则仪器显示如图：
5 注意事项
◆ 电极使用前必须放入在蒸馏水中浸泡数小时，经常使用的电极应放入（贮存）在蒸馏水中，。
◆ 为保证仪器的测量精度，必要时在仪器的使用前，用该仪器对电极常数进行重新标定。同时应定期进行电导电极常数标定。
◆ 在测量高纯水时应避免污染，正确选择电导电极的常数并最好采用密封、流动的测量方式。
◆ 本仪器的TDS按电导率1:2比例显示测量结果。
◆ 为确保测量精度，电极使用前应用于小0.5μS/cm的去离子水(或蒸馏水)冲洗二次，然后用被测试样冲洗后方可测量。
◆ 电极插头座防止受潮，以免造成不必要的测量误差。
6 电导电极的清洗与贮存
6.1 电导电极的贮存
电极（长期不使用）应贮存在干燥的地方。电极使用前必须放入（贮存）在蒸馏水中数小时，经常使用的电极可以放入（贮存）在蒸馏水中，。
6.1 电导电极的清洗
◆ 可以用含有洗涤剂的温水清洗电极上有机成分玷污，也可以用酒精清洗。
◆ 钙、镁沉淀物最好用10％拧檬酸。
◆ 镀铂黑的电极，只能用化学方法清洗，用软刷子机械清洗时会破坏镀在电极表面的镀层(铂黑)。注意：某些化学方法清洗可能再生或损坏被轻度污染的铂黑层。
◆ 光亮的铂电极，可以用软刷子机械清洗。但在电极表面不可以产生刻痕，绝对不可使用螺丝起子之类硬物清除电极表面，甚至在用软刷子机械清洗时也需要特别注意。
7 附 录
7.1电导常数标定
电导电极出厂时，每支电极都标有电极常数值。用户若怀疑电极常数不正确，可以按照以下步骤重新标定。
7.1.1 标准溶液标定
根据电极常数选择合适的标准溶液(见表1)、配制方法(见表2)，标准溶液与电导率值关系表(见表3)。
a．将电导电极接入仪器，断开温度电极(仪器不接温度传感器)，仪器则以手动温度作为当前温度值，设置手动温度为25.0℃，此时仪器所显示的电导率值是未经温度补偿的绝对电导率值；
b．用蒸馏水清洗电导电极；将电导电极浸入标准溶液中；
c．控制溶液温度恒定为：(25.0±0.1)℃；
d．把电极浸入标准溶液中，读取仪器电导率值K测。
e．按下式计算电极常数J：J=K/K测
式中：K为溶液标准电导率(查表3可得)
7.1.1 标准电极法标定
根据电极常数选择合适的标准溶液(见表1)、配制方法(见表2)，标准溶液与电导率值关系表(见表3)。
a．选择一支已知常数的标准电极（设常数为J标）；
b. 选择合适的标准溶液(见表1)、配制方法(见表2)，标准溶液与电导率值关系表(见表3)；
c. 把未知常数的电极（设常数为J1）与标准电极以同样的深度插入液体中(都应事先清洗)；
d. 依次将电极接到电导率仪上，分别测出的电导率为K1 及K标；
e．按下式计算电极常数J1：J1 =J标×K标 / K1
式中：K1为未知常数的电极所测电导率值
K标为标准电极所测电导率值
表1 测定电极常数的KCL标准溶液
电极常数(l/cm) | 0.01 | 0.1 | 1 | 10 |
KCL溶液近似浓度(mol/L) | 0.001 | 0.01 | 0.01或0.1 | 0.1或1 |
表2 标准溶液的组成
近似浓度(mol/L) | 容量浓度KCL(g/L)溶液(20℃空气中) |
1 | 74.2650 |
0.1 | 7.4365 |
0.01 | 0.7440 |
0.001 | 将100mL 0.01mol/L的溶液稀释至1升 |
表3 KCL溶液近似浓度及其电导率值关系
温度 ℃ | 近似浓度mol/L | |||
1 | 0.1 | 0.01 | 0.001 | |
电导率S/cm | ||||
15 18 20 25 35 | 0.09212 0.09780 0.10170 0.11131 0.13110 | 0.010455 0.011163 0.011644 0.012852 0.015351 | 0.0011414 0.0012200 0.0012737 0.0014083 0.0016876 | 0.0001185 0.0001267 0.0001322 0.0001465 0.0001765 |
8 仪器的成套性
1．DDS-307型电导率仪 1台；
2. DJS-1C型铂黑电极 1支；
3. 产品合格证 1份；
4. 附件一套，以随机装箱单为准。
9 用户订货须知
1.仪器出厂时配套电极为DJS－1C型铂黑电极(电极常数1.00)。
2.用户根据电导率的测量范围，在订货时参照本说明书4.5章节选购合适的电导电极。
