一、术语解释

pH 斜率：每变化 1pH 值产生电位的变化量，通常用 mV/pH 或%表示。

pH 的 E0：又称“零电位”，通常是指 pH 为 7 时的电位值。

pH 的一点标定：用一种 pH 缓冲溶液进行的校准。

pH 的多点标定：用两种以上 pH 缓冲溶液进行的校准。

二、仪器特点和应用

PHS-3G 型 pH 计是一台具有搅拌功能的实验室精密 pH 计,仪器采用全新设计的外形、大屏幕 LCD 段码式液晶，显示清晰、美观。仪器具有自动识别4.00pH、6.86pH、9.18pH 等三种标准缓冲溶液的能力，方便用户使用。仪器增加了一些必要的保护功能和提示功能，更方便用户操作和使用仪器。

该仪器适用于大专院校、研究院所、工矿企业的化验室取样测定水溶液的 pH 值和电位(mV)值、此外，还可配上离子选择性电极，测出该电极的电极电位。

三、主要技术性能

PHS-3G 型 pH 计的主要技术性能包括测量范围、分辨率、电子单元基本误差、仪器正常工作条件以及外形尺寸和重量。

1．仪器级别：0.01 级

2．测量范围：pH：(0.00~14.00) pH；显示 (-2.00~19.99) pH；mV：（-1999~+1999）mV

3．分辨率：0.01 pH，l mV

4．具有 4.00pH、6.86pH、9.18pH 三种标液自动识别功能；

5．温度补偿范围：（0~60）℃（手动）

6．电子单元基本误差：pH：±0.01 pH，mV：±0.1 %FS

7．仪器的基本误差：±0.02 pH

8．电子单元输入电流：不大于 1×10-12A

9．电子单元输入阻抗：不小于 l×1012Ω

10．温度补偿器误差：±0.01 pH

11．电子单元重复性： pH：0.01 pH，mV：l mV

12．仪器重复性：不大于 0.01 pH

13．电子单元稳定性：(±0.01 pH)／3h

14．外形尺寸 1×b×h， mm：210×310×95

15．重量：1.5kg

16．正常使用条件：

(1) 环境温度：(0~40)℃；

(2) 相对湿度：不大于 85％；

(3) 供电电源：AC (220±22)V，(50±l )Hz；

(4) 除地球磁场外无其他磁场干扰；

(5) 周围无影响性能的振动存在；

(6) 周围空气中无腐蚀性气体存在。

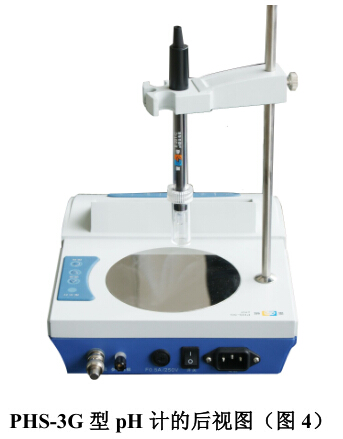

四、仪器各部分说明及示意图

操作盘由显示屏和操作键盘组成。

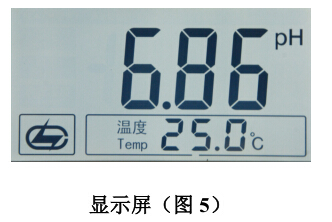

显示屏可显示 PHS-3G 型 pH 计上目前正在执行的活动和工作状态。

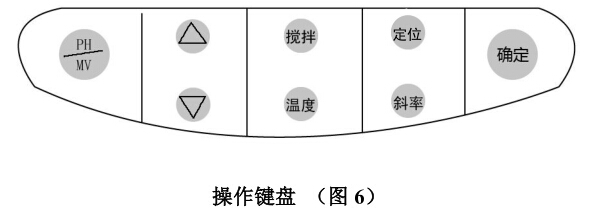

PHS-3G 型 pH 计有 7 个操作按键，分别为：

1.“pH/mV”键、

2.“定位”键

3.“斜率”键

4.“温度”键

5.“确定”键

6.“▽”/“△ ”键

7.“搅拌”键

分别介绍如下。

1. “pH/mV”键，此键为双功能键，在测量状态下，按一次进入“pH”测量状态，再按一次进入“mV”测量状态；在定位以及斜率设置时，按此键进入手动数值设置状态。

2. “定位”键，此键为定位功能状态键；再按此键取消定位标定。

3. “斜率”键，此键为斜率功能状态键；再按此键取消斜率标定。

4. “温度”键，此键为温度功能状态键，进入手动温度设定状态。

5. “确认”键，此键为确认键，按此键为确认上一步操作。

6. “▽”/“△ ”，此二键为数值调节键，可进行数值升降调节。

7. “搅拌”键，此键为搅拌器开关键，按此键开启搅拌；再按此键则关闭搅拌。

五、使用方法

pH 计是适用于精密测量各种液体介质的仪器设备，主要用来精密测量液体介质的 pH 值。

使用 pH 计测量溶液 pH 值时需要进行 3 个主要步骤。它们是：

1.功能设置

2.电极准备

3.pH 的测定

此过程期间，会显示来自 PHS-3G 型 pH 计的状态消息，而且可以通过操作键盘相对应的按键更改用户的参数设置。pH 计由电子单元和电极系统组成，电极系统包括 pH 复合电极,以实际的装箱单为准。

六、操作基本知识

操作 pH 计涉及下列任务：

● 启动 PHS-3G 型 pH 计。请参阅“启动 PHS-3G 型 pH 计”。

● 设置温度。

● pH 电极准备。

● pH 标液组的选择。

● pH 电极的标定。

● 电极斜率的复位。

● pH 值的测量。

● 电极电位(mV 值)的测量。

● 关闭 PHS-3G 型 pH 计。

七、开机

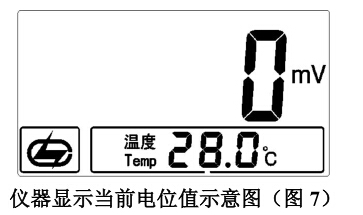

成功的操作首先要正确地安装和维护 PHS-3G 型 pH 计，开机前，须检查电源是否接妥，应保证仪器良好接地。电极的连接须可靠，仪器插入电源后，按（9） － 电源开关开机。显示如图：

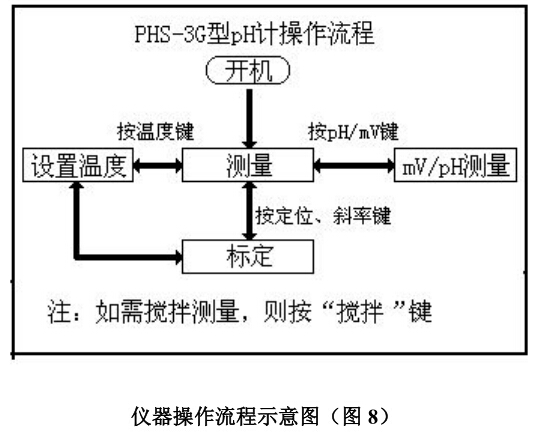

在测量状态下，按“mV/pH”键可以切换显示电位或 pH 值；按“温度”键设置当前的温度值；按“定位”或“斜率”键标定电极斜率，简要的操作流程见下图：

八、功能设置

●设置温度

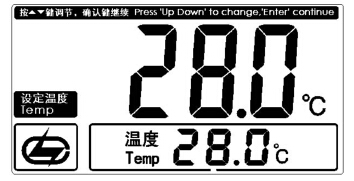

如果用户需要设置温度，用温度计测出被测溶液的温度，然后按“温度”键，仪器显示如图：再按“△”或“▽”键调节显示值，使温度显示为被测溶液的温度，按“确认”键，即完成当前温度的设置，返回测量状态。

●pH 电极的准备

1.将 pH 复合电极下端的电极保护套(16)拔下，并且拉下电极上端的橡皮套使其露出上端小孔。

2.用蒸馏水清洗电极。

九、pH 电极的标定

仪器使用前首先要标定。一般情况下仪器在连续使用时,每天要标定一次。

本仪器具有自动识别标准缓冲溶液的能力，可以识别4.00pH、6.86pH、 9.18pH 三种标液，因此对于标准缓冲溶液4.00pH、6.86pH、9.18pH，用户按“定位”键或者“斜率”键后不必再调节数据，直接按“确认”键即可完成标定。用“定位”进行一点标定，用“斜率”进行二点标定。对于其他的非常规标准缓冲溶液，仪器也允许用户标定使用。如果用户需要标定，则只须在标定状态下调节显示的 pH 数据至该温度下（图 9）标准溶液的 pH 值，然后按“确认”键即可。

注意：

1.用户使用自己的标准缓冲溶液（非常规标准缓冲溶液）标定电极时，必须事先知道此标准缓冲溶液在标定温度区的标称 pH 值。

2.在每次测量以前，建议用户对电极进行重新标定，一旦标定后，上一次的标定数据将会被覆盖。

3.进行一点标定即定位操作后，仪器会自动删除上一次的标定数据，一点标定后，斜率默认设置为 100.0%。

●一点标定

一点标定即一点定位法，使用一种标准缓冲溶液定位E0，斜率设为默认的 100.0％，这种方法比较简单，用于要求不太精确的情况下的测量。

注意：进行一点标定即定位操作后，仪器会自动删除上一次的标定数据，一点标定后，斜率默认设置为 100.0%。

1.在仪器的测量状态下，把用蒸馏水清洗过的电极插入某种标准缓冲溶液中（如 pH=6.86pH 的标准缓冲溶液中）；

2.用温度计测出被测溶液的温度值，按前面设置温度的方法设置温度值；

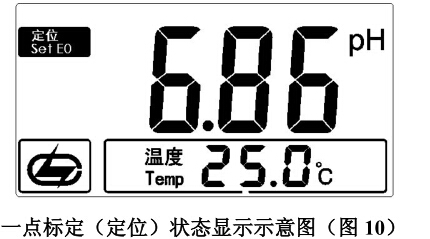

3.稍后，待读数稳定，按“定位”键，仪器会显示标准缓冲溶液的 pH值，如图，按“确认”键，仪器自动完成一点标定，否则按“定位”键退出标定，仪器返回测量状态。

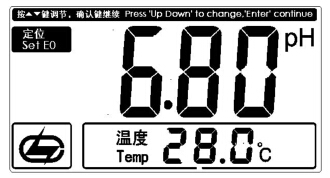

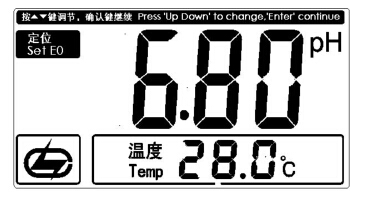

4.如果用户使用的是其他非常规标准缓冲溶液，例如 6.80pH（如 28.0℃），按“定位”键，再按“PH/mV”键，然后需要按“▽”/“△”键”键调节显示值使 pH 显示为该温度下标准溶液的 pH 值，如 6.80pH，然后按“确认”键，完成标定。如图，（图 11）

●二点标定

通常情况下我们使用二点标定法标定电极斜率。

1.准备二种标准缓冲溶液，如 4.00pH、9.18pH 等；

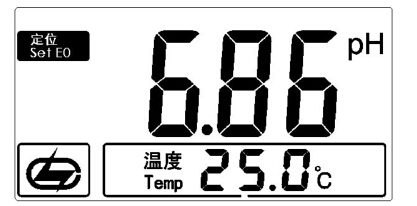

2.按照前面的叙述进行一点标定：即在仪器的测量状态下，把用蒸馏水清洗过的电极插入标准缓冲溶液 1 中（如 pH=4.00pH 的标准缓冲溶液中）；用温度计测出溶液的温度值（如 25.0℃），按照前面设置温度的方法设置温度值；稍后，待读数稳定，按“定位”键，仪器识别当前标液并显示当前温度下的标准 pH 值；待读数稳定后，按“斜率”键。

（图 12）

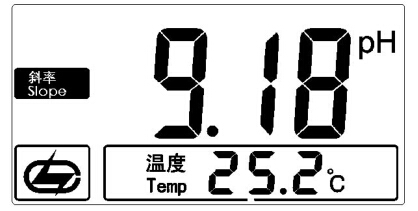

3.再次清洗电极并插入标准缓冲溶液 2 中（pH=9.18pH 的标准缓冲溶液中）；用温度计测出溶液的温度值（如 25.2℃），并设置温度值；稍后，仪器会显示标准缓冲溶液的 pH 值，如图，按“确认”键，仪器自动完成二点标定，否则按“斜率”键退出标定，仪器返回测量状态。二点标定(斜率)状态显示示意图（图 13）

4.如果用户使用的是其他标准缓冲溶液，例如 6.80pH 和 3.95pH，用6.80pH 定位，3.95pH 标定电极斜率。则首先需要按“定位”键，再按“PH/mV”键，然后需要按“▽”/“△” 键”键调节显示值，使 pH显示为该温度下标准溶液的 pH 值，如 6.80pH（如 28.0℃），然后按“斜率” 键，完成标定。如图，（图 14）

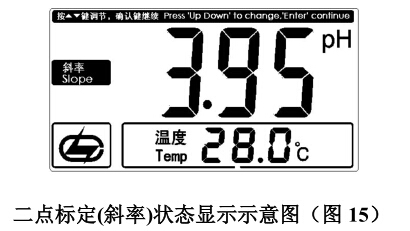

同理，再次清洗电极并插入标准缓冲溶液 2 中（pH=3.95pH 的标准缓冲溶液中）；用温度计测出溶液的温度值（如 28.0℃），并设置温度值；稍后，待读数稳定后，再按“PH/mV”键，然后需要按“▽”/“△ ”键”键调节显示值，使 pH 显示为该温度下标准溶液的 pH 值，（如3.95pH），显示如图：

然后按“确认”键完成标定！否则按“斜率”键退出标定，仪器返回测量状态。

十、搅拌器的使用

1.按“搅拌”键；

2.再按“△”或“▽”键，使搅拌速度符合测量要求；

3.测量结束后，再按“搅拌”键，关闭搅拌器。

十一、pH 值的测量

经标定过的仪器，即可用来测量被测溶液，被测溶液与标定溶液温度是否相同，所引起的测量步骤也有所不同。具体操作步骤如下：

●被测溶液与定位溶液温度相同时，测量步聚如下：

1.用蒸馏水清洗电极头部，再用被测溶液清洗一次：

2.把电极浸入被测溶液中，用玻璃棒搅拌溶液，使溶液均匀，在显示

屏上读出溶液的 pH 值。

●被测溶液和定位溶液温度不同时，测量步骤如下：

1.用蒸馏水清洗电极头部，再用被测溶液清洗一次

2.用温度计测出被测溶液的温度值；

3.按“温度”键，再按“△”或“▽”键使仪器温度显示值与被测溶液温度值一致，再按“确认”键。

4.把电极插入被测溶液内，用玻璃棒搅拌溶液，使溶液均匀后读出该溶液的 pH 值。

●如需搅拌测量，操作步骤如下：

1.按“搅拌”键；

2.再按“△”或“▽”键，使搅拌速度符合测量要求；

3.测量结束后，再按“搅拌”键，关闭搅拌器。

十二、电极电位(mV 值)的测量

1.把测量电极（离子选择电极或金属电极）和参比电极夹在电极架上；

2.用蒸馏水清洗电极头部，再用被测溶液清洗一次；

3.把测量电极（离子选择电极或金属电极）的插头插入测量电极插座（11）处

4.把参比电极接入仪器后部的参比电极接口(12)处；

5.把两种电极插在被测溶液内，将溶液搅拌均匀后，即可在显示屏上读出该离子选择电极的电极电位(mV 值)，还可自动显示±极性。

6.如果被测信号超出仪器的测量范围，仪器将显示“Err”字样。

7.使用金属电极测量电极电位时，用带夹子的 Q9 插头，Q9 插头接入测量电极插座(11)处，夹子与金属电极导线相接；或用电极转换器，电极转换器的一头接测量电极插座(11) 处，金属电极与转换器接续器相连接。参比电极接入参比电极接口(12)处。（注：电极转换器为选购件，需另购。）

十三、关闭 PHS-3G 型 pH 计

用户使用完毕，按仪器的“开/关”键关闭仪器。测试完样品后，所用电极应浸放在蒸馏水中。如果仪器长期不用，请注意：

1.断开电源；

2.仪器的插座必须保持清洁、干燥，切忌与酸、碱、盐溶液接触；

3.仪器不使用时，短路插头也要接上，以免仪器输入开路而损坏仪器；

4.测量结束，建议将电极存放在参比填充液中。长期不使用时，将电极放回盒体内室温保存。
