一、敬告

1. 在使用仪器前请您认真阅读此说明书！
2. 本仪器要以纯净并且压力恒定的空气为原料气。切勿在缺电解液的情况下运行！以免造成电解池无法修复的后果。
3. 切勿在未接空气源时运行氮气发生器。
4. 运输前请务必将电解液倒净，盖好储液桶内盖！以免在运输途中腐蚀机箱及内部元件，造成仪器报废。
5. 若产品更新，仪器内部结构略有变化，恕不另行通知！

二、注意
1. 本说明书适用于GCN-1000型。
2. 在加电解液时请缓慢将电解液倒入储液桶内。要经常观察电解液水位线，降到下限须立即加入纯净水或二次蒸馏水。
3. 更换完过滤器中的填充物后，务必要将过滤器上盖拧紧，并将过滤器和过滤器底座拧紧，以免造成漏气。

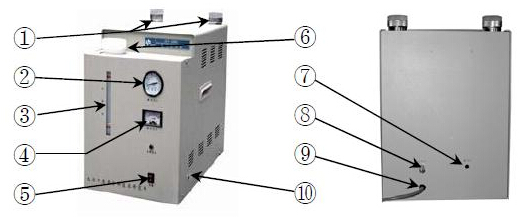

三、仪器各部位名称

1、氮气净化管
2、工作压力指示表
3、液位指示
4、流量显示
5、电源开关
6、电解液储液桶
7、空气进口
8、氮气出口
9、电源线
10、排空阀

四、仪器的安装与使用
1. 启动准备
a. 将仪器从包装箱内取出，检查有无因运输不当而造成的损坏，核对仪器备件、合格证及保修卡是否齐全。
b. 电解液：
i. 取出备件中的氢氧化钾全部倒入一容器内，然后加入二次蒸馏水或去离子水500毫升作为母液，充分搅拌待电解液完全冷却后待用。
ii. 打开仪器的储液桶外盖，取出内盖。内盖是运输时防止漏液之用，请务必保存好内盖，以便再次运输时使用。
仪器正面 仪器背面
iii. 将冷却后的电解液（母液）倒入储液桶内，然后再继续加入二次蒸馏水或去离子水，不要超过上限水位线，也不要低于下限水位线。拧上外盖，10分钟后即可使用。

2.仪器的自检

（勿与色谱联机）初次使用本发生器时请对仪器自身进行自检，其步骤如下：
a. 将空气源出气口与氮气发生器进气口的密封螺母取下（请将其保存好，以便今后自检仪器用），用一根Φ3的气路管把它们连接起来，不能漏气。
b. 先启动空气源，这时空气源的压力指示上升，氮气发生器的压力随着空气的压力也在缓慢上升。当空气压力达到0.4MPa，氮气压力已接近4Kg/cm2(约0.4MPa)时再打开氮气发生器电源开关。打开排空阀一段时间，当氮气流量指示（指针表）达到1000左右时，关闭排空阀，在5分钟内压力指示（压力表）应在4Kg/cm2（约0.4MPa），数字流量显示逐渐降至为“0”，说明仪器系统工作正常，自检合格。
c. 以后若在使用中怀疑发生器有问题也可采用此方法自检。

3.仪器的使用
a. 将氮气发生器背面出气口的密封螺母取下。（请将其保存好，以便今后自检仪器用。）
b. 用一根外径Φ3气路管将自检合格的氮气发生器出气口与色谱仪的氮气进气口连接，拧紧螺母，密封性必须良好。
c. 先打开空气源的开关，再打开氮气发生器的开关，同时打开排空阀，排空运行20—30分钟（以保证氮气的纯度），然后拧紧排空阀，即可正常工作。以后每次开机时都应首先排空运行20—30分钟。
d. 仪器使用时应注意流量显示是否与色谱仪用气量一致，如流量显示超出仪器实际用量较大时，应停机检漏。其方法请参照仪器的故障原因与排除方法进行调整，再用自检方法检查合格后方可使用。
e. 每次工作完毕关闭电源后，打开排空阀并且不要关闭，待下次开机时先排空运行20—30分钟后再关闭。在此特别提醒。
f. 本仪器设有两支过滤器，第一级过滤器装有变色硅胶，第二级过滤器装有分子筛。使用过程中透过观察窗检查过滤器中的硅胶是否变色，如变色请马上更换或再生。其方法为：旋下过滤器，再拧开过滤器上盖，更换硅胶后拧紧过滤器上盖，将过滤器装到底座上旋紧。并检查是否漏气。

建议：更换三次变色硅胶，更换一次分子筛。
g. 仪器使用一段时间后，电解液会逐渐减少，电解液位接近下限时应及时补水，此时只需加二次蒸馏水或去离子水即可，加液时不要超过上限水位线。（氮气发生器使用的氢氧化钾的浓度为10%左右。）
h. 氮气发生器切勿在未接空气源时运行。
i. 严禁自行拆卸电解池，以免造成无法修复的后果。
j. 仪器如需运输时，请将储液桶内的电解液用洗耳球吸净。
注意：在电解池内部还存有余量的电解液，将仪器向前倾斜90°，此时用洗耳球将流入桶内的余量电解液吸净，然后盖上内盖，拧紧外盖后即可封箱运输。

五、仪器的工作原理与特点：
工作原理：
a. 本仪器根据电催化法进行空气分离的原理制成。其中电解池是利用燃料电池的逆过程设计而成。
b. 作为压力稳定且纯净的原料空气进入到电解池中，空气中的氧在阴极被吸附而获得电子，与水作用生成氢氧根离子并迁移到阳极，最后在阳极处失去电子析出氧气，因此空气中的氧不断被分离，只留下氮气随气路输出。

仪器特点：
a. 程序控制：仪器的控制系统采用专用芯片。使全部工作过程均由程序控制完成。自动恒压、恒流，氮气流量可根据用量实现0-1000ml/min全自动调节。
b. 工艺先进：电解池采用立式单液面双阴极，中惠普最新膜分离技术，催化层使用PCAN载体及贵金属催化物，使电解池催化效率高，产气量大，氮气纯度高。电解池出厂前经过100小时以上高压、大电流老化实验，使电解池性能和工作状态极为稳定。
c. 三级催化：除电解池中两级催化外另有第三级催化，催化剂选用新型贵金属，使输出的氮气含氧量小于3PPM。
d. 产氮湿度低：采用了超高分子量渗透膜分离技术及有效的除湿装置，因而降低了原始湿度，并能在停机后自动排出水份。采用了金属聚合物除湿及两级吸附，使氮气纯度大大提高。
e. 操作方便：免运输钢瓶之劳，省搬运钢瓶之苦，使用时只需打开电源开关即可产氮。可连续使用，也可间断使用，产氮量稳定不衰减。
f. 安全可靠：配有安全装置，灵敏可靠。
