一、安全提示
! 危险（有可能构成财产严重损失或人员伤亡）
1. 本产品必须可靠接地并远离电磁干扰源（切不可以零线或中线作地线）。
2. 在使用前请确认供电电源的电压与产品要求相符，必须由合格人员进行安装。
3. 产品不得安装在潮湿或可能溅淋到水的地方，应使用独立的电源插座，并确认插头、插座接地良好。
4. 不允许产品在运行中不关闭电源开关而任意拔掉或插上电源插头。
5. 不允许随意接长或剪短产品电源连线。
6. 不得擅自进行修理，受本公司委托修理的必须由专业人员进行维修。
! 警告（有可能构成财产损失或人员伤害）
1. 必须充分阅读、理解本产品使用说明书后方可进行操作。
2. 拔电源插头时，切勿直接拖拉电源线。
3. 有下列情况之一的，必须拔下本产品电源插头：
3.1 更换熔断器时；
3.2 产品发生故障待检查修理时；
3.3 产品长时间停止使用时；
3.4 搬动产品时；
! 注意（有可能影响使用寿命导致产品不能正常工作）
1. 产品在搬运时，应小心注意避免损坏面板上的仪表等易损零部件。
2. 有制冷功能的产品搬运时倾角不得大于 45°，放置到位后，应静放(1～2)天再开机，以利制冷系统能正常工作并延长寿命。
3. 产品应放置在坚硬牢固的平面上，使其保持水平状态。
4. 产品安装处须符合使用条件，四周应保留一定的空隙。
5. 产品必须在一定的使用条件下使用。
6. 切勿重力开启 / 闭合产品箱门，否则易导致箱门脱落，产品损坏，产生伤害事故。
7. 产品长时间停止使用时，应定期做驱除潮气处理，避免损坏有关器件。
二、产品简介

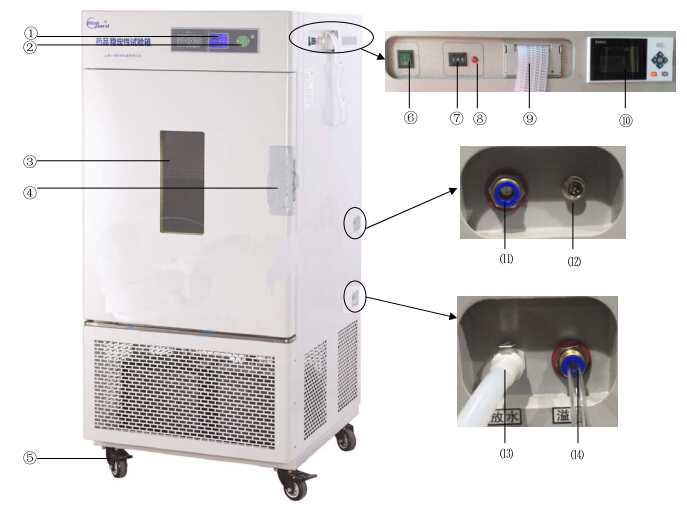

1. 外形图
① 控制器 ② 操作键③ 观察窗 ④ 门把手⑤ 脚轮 ⑥ 电源开关
⑦ 超温报警拨盘 ⑧ 超温报警警示灯⑨ 嵌入式打印机 ⑩ 无纸记录仪(选配)
⑾ 加水插口 ⑿ 潜水泵电源插座⒀ 放水口 ⒁ 溢水口
2. 结构功能概述
本产品由箱体、内胆(工作室)，温度和湿度控制装置、加热及制冷系统及加湿和气体循环装置等组成。
1) 本机为立式框架结构，箱体由优质薄钢板冲制而成，外表喷塑，色彩鲜艳、美观大方。控制器、各类开关，按键和显示器均安装在箱体上部，操作直观方便。
2) 采用镜面不锈钢内胆，四角半圆弧易清洁，箱内搁板间距可调；外箱与内胆之间充填聚脂发泡材料，以确保设备保温性能；
3）LHH 系列产品选用瑞士罗卓尼克温湿度变送器，大大提高了传感器的使用寿命和控制精度；
4) 设备配微型打印机记录工作过程；
5) 设备设有独立限温控制器（选配），超过限制温度即自动中断加热，保证实验安全进行，不发生意外；
6) 微电脑控温仪、控湿仪，确保设备运行的稳定性、可靠性；
7) 箱体内有冷、热气流风道，由风机运转加强气体循环流畅，提高工作室内温度、湿度的均匀性；
8) 设备背面上方有电源进线及熔断器座；右侧中部有加水口，配备水箱及抽水泵电源插座；右侧下方有放水口、溢水口；
9) 具有超温报警、压缩机延时、过热保护等功能；
10) 箱体左侧设有一直径φ25mm 的测试孔测试孔，为用户进行有关测试时提供方便；
11）功能的扩展—— a. 可选配无纸记录仪，实时记录箱内温、湿度；
b. 可选配短信报警，通过手机实现对终端设备远程的数据测量、控制及设备异
常报警等远程控制功能；
三、产品的使用
1. 使用前的准备
产品应在下列正常使用条件下使用
1） 环境温度：（5～35）℃；
2） 相对湿度：不大于 85%；
3） 大气压力：（86～106）KPa；
4） 海拔高度不高于 2000 米；
5） 供电电源：（220±22）V （50±1） Hz；
6） 应放置在平稳、水平、周围无强磁场、强震动、无粉尘及可燃腐蚀性气体存在，四周通风良好的室内；

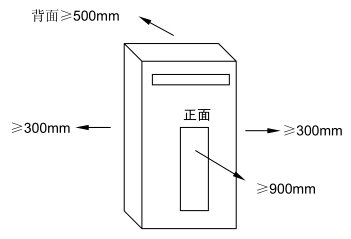

7） 设备距四周物件或墙壁间距：前≥900mm，左、右及顶≥300mm、后≥500mm（如图所示）
2. 开机通电
1） 操作步骤

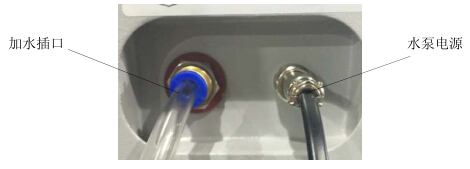

① 将水箱用支架垫高（仅 LHH-150/250SD需要），放置于设备右侧，水箱中放有潜水泵，潜水泵输出加水塑料管稍用力插入设备右侧的加水插口即可。（此处采用快速接头连接，取下时，应将加水口处蓝色圆片向箱体按紧，向外拔加水管即可开）；
② 将潜水泵电源插头插入设备右侧的专用电源插座内，并拧好固定螺母；

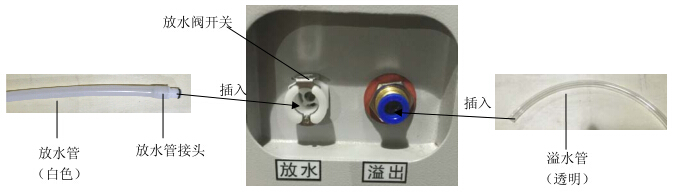

③ 第一次开机使用时，为保证工作室内加湿水槽不因气堵而顺利自动进水，请将放
水管(白色)与放水管接头连接，并将其插入放水口(听到“咔”声为卡到位)，待水流出后再关闭放水阀(将放水阀开关按下，放水管及接头弹出)。第一次开机使用时，为保证工作室内加湿水槽不因气堵而顺利自动进水，请将放水管(白色)与放水管接头连接，并将其插入放水口(听到“咔”声为卡到位)，待水流出后再关闭放水阀(将放水阀开关按下，放水管及接头弹出)。溢出口处插入溢水管(透明)，并放盛水盘或用水沟方式排水。

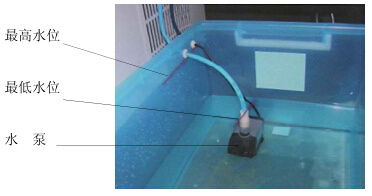

④ 打开水箱盖，加入纯净水。(水位高低的控制：最低应淹没抽水泵，最高不超过水箱上连接管口处的橡皮圈)。
a. 为保证设备里水位浮子的灵敏度，请务必加入纯净水！（用户可自配净水器代替水箱）
b. 最高水位的水量应能保证设备运行不少于 12h。
⑤ 接上电源后，打开设备电源开关，仪表应处于正常工作状态。

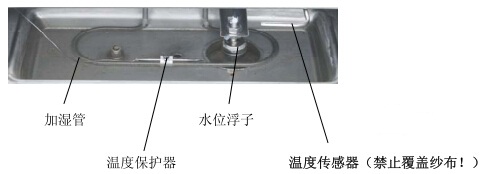

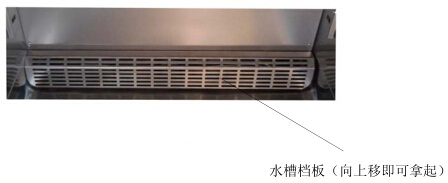

⑥ 通电半小时左右，打开箱门，检查工作室底面的加湿蒸发器水槽水位是否水平，否则应调整地平或垫平轮脚的方式解决。
⑦ 根据需要设置温度和湿度（详阅附录2 控制器操作说明书）
⑧ 使用完毕后，应打开设备右侧的放水阀(将放水管及接头与放水口连接，听到“咔”声为卡到位将放水管及接头与放水口连接，听到“咔”声为卡到位)，将工作室内加湿水槽内水放干，并擦干工作室内水分。加湿管定期清洁水垢等污物是必须的！否则影响使用效果及寿命。
2) 限温控制器
本设备具有独立限温报警系统，当设备实际温度超过限制温度时即自动中断箱内的加热系统，保证实验安全进行，不发生意外。
“超温保护器”的使用方法
超温保护器是独立的保护系统。当控温仪发生故障引起温度失控时，当工作室内温度达到超温拨盘的限温设定值时，超温保护器会自动切断加热并发出报警声。（如图所示）当工作室内温度低于限温设定值后保护系统消除，仪表恢复工作。如此循环，直至故障排除。
具体操作如下：
① 限温设定值应大于或等于SV+（5～10）℃
② 用面板上超温设定拨盘的“＋”“—” 按钮进行设定所需限温温度。
例：SV=37℃，则应设 42~47℃。
3. 校核控温精度
3.1 用 0.1℃分度水银温度计（或分辨度 0.1℃数字式测温计）放入产品工作室内；温度计水银感温头应处于工作室有效空间的几何中心
3.2 在产品控温范围内任选一点，设定 SV 控温值，当 PV 测量值等于设定值时，再恒温（1～2）小时左右（根据产品规格不同而恒温时间有长短），观察水银温度计的实际测得温度值与控温仪显示的测量值PV 之差应小于或等于±0.5℃。

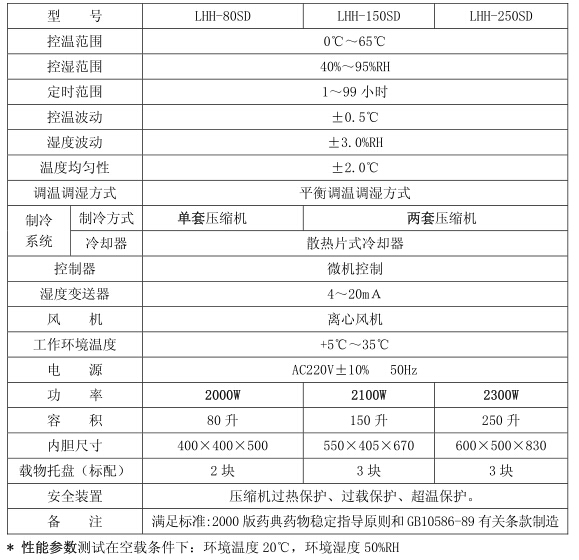

四、技术性能
五、产品的维护及注意事项
1. 设备在搬运时，倾角不得大于45度，以免制冷系统损坏。
2. 设备搬运放置到位后，应静放（1～2）天再开机，以利制冷系统能正常工作并延长寿命。
3. 设备必须和接地良好的电源插座相连接！
4. 设备放置平衡，设备放置到位后，在水箱内加至合适水位的纯净水，打开设备电源开关，经过半小时左右后，打开箱门，观察工作室底面上的水槽(加湿蒸发器)内的水位是否水平，否则垫平箱脚。
5. 当箱内温度在露点以下时，开箱后湿度探头易积水汽，使湿度显示 99.9%，这时须把箱内加温，烘干湿度探头。在湿度显示为99.8%以下时，方可使用。
6. 恒温恒湿运行中应该确保水箱的水充足，溢水盘放在设备右侧标示的溢水口下。
7. 在设备长期低温（低于环境温度时）运行时，须每隔半个月，40℃运行 2 小时左右，进行“除霜”处理，然后再投入运行。
8. 设备停机不用时应做驱潮处理，具体方法如下：将箱内水放干，温度设定在 40℃，运行 5h，并每隔2 小时开一次门放掉潮气，处理完毕后拔掉电源插头存放。
9. 使用完毕后，应打开设备右侧的放水阀(将放水管及接头与放水口连接，听到“咔”声为卡到位)，将工作室内加湿水槽内水放干，并擦干工作室内水分。
10. 加湿管定期清洁水垢等污物是必须的！否则影响使用效果及寿命。可用百洁布去除表面污垢
11. 为保证良好的制冷效果，使用中请确保：
① 设备置于四面遮阳并通风良好的室内，四周保持足够空间，与墙壁的间距（后≥50cm，左右侧≥30cm，前≥90cm）
② 箱内载物不易过多过挤，应保持足够空间，以利空气流通，保证工作室内温湿度均匀！
③ 压缩机冷凝器保证良好散热，需要洁净环境并保持定期清除冷凝器上的积尘是必需的！
12. LHH 系列设备选用瑞士罗卓尼克湿度变送器，并非传统意义上的干湿球原理方式，所以禁止操作者将温度传感器上覆盖纱布。
13. 对设备的维修应由资质人员进行，在维修前应与我公司售后服务中心联系。
六、附录

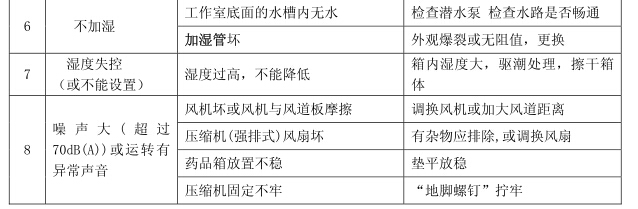

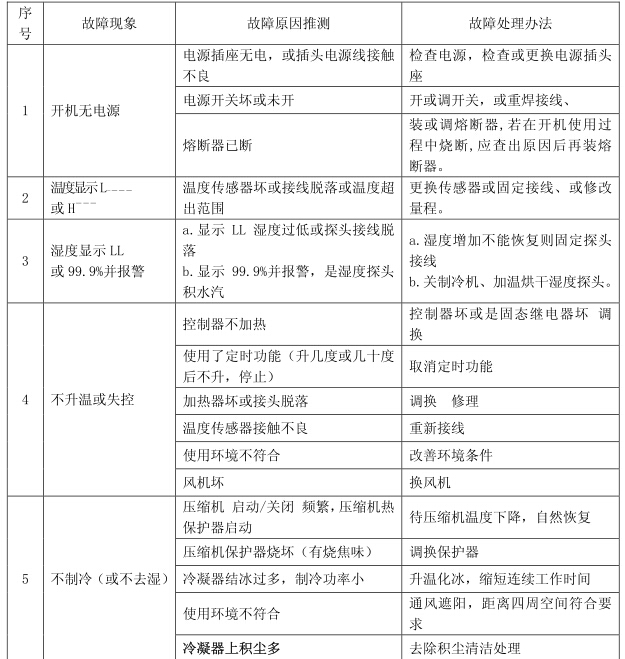

1. 故障原因及处理

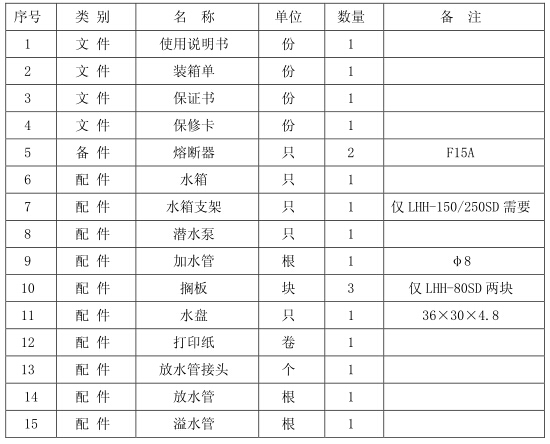

2. 装箱单
