一、仪器安装

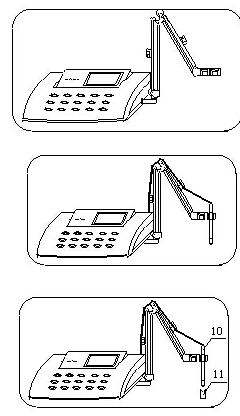

a) 将多功能电极架(9)插入电极架座(3)内。
b) 溶解氧电极(10)夹在多功能电极架(9)上。
c) 拉下溶解氧电极(10)前段的电极套(11)。

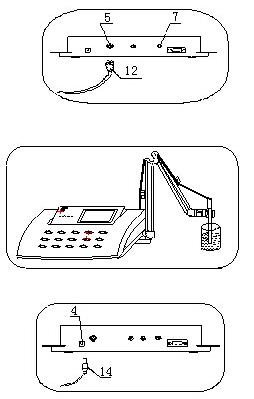

d) 将溶解氧电极(10)中电极插头(12)插入测量电极插座(5)内
e) 用水冲洗干净电极，然后将电极浸入被测溶液中。烧杯放在电磁搅拌器上或手持电极不断轻轻摇摆对溶液进行搅拌。
f) 通用电源器(14)输出插头插入仪器的电源插座(4)内。然后，接通通用电源器的电源，仪器可以进行正常操作。
h) 若用户配置TP-16型打印机 (打印机的安装见该产品使用说明书)，则将打印机连接线(16)分别插入仪器的RS-232接口(8)和打印机插座内。
二、电极安装
电极出厂时为干燥状态，电极使用前按以下步骤安装膜盖。
a)用蒸馏水清洗电极内芯和电极膜盖数次，再用电解液清洗电极内芯和电极膜盖一次。
b)在膜盖中加入适量电解液，将电极置于垂直位置，小心缓慢将膜盖旋入电极内芯，使薄膜逐渐贴紧黄金电极表面。
c)旋装膜盖后，用蒸馏水清洗电极外壳残余电解液。
d)在膜盖上旋上电解保护罩，此时电极处于待用状态。
三、仪器功能介绍
仪器有三种测量工作状态。即溶解氧浓度值测量、溶解氧饱和度值测量和电流值测量。仪器各测量工作状态可通过“模式”键进行切换。
仪器有零氧、满度、气压和盐度校准功能。各测量工作状态得到测量实验数据可以打印、贮存、删除和查阅。

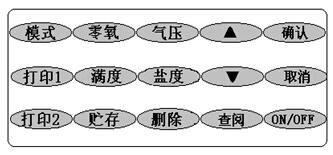

仪器共有15个操作键，分别为：ON/OFF、模式、零氧、满度、气压、盐度、打印1、打印2、贮存、删除、查阅、确认和取消。
● ON/OFF键：用于仪器的开机或关机。
● 模式键：用于仪器切换各测量工作状态下。
● 零氧、满度、气压和盐度键：按下某一键，仪器进入相应的校准功能。
● 打印1、打印2、贮存、删除和查阅键：当仪器处于测量工作状态时，
按下某一键，仪器进入相应的功能。
● 、键：用于调节参数。
● 确认键：用于确认仪器进入某一功能。
● 取消键：用于取消误操作或退出某一功能。
四、仪器测量
按下“ON/OFF”键，仪器将显示“JPSJ-605 溶解氧仪”和“雷磁”商标，此显示几秒后，仪器自动进入溶解氧浓度值测量工作状态。
1、仪器接上电极，开启电源，需要预热半小时!
2、仪器不接温度传感器, 则仪器温度值设为25.0℃!
3、 无论仪器处于何种测量工作状态时，当仪器显示“溢出！”，说明仪器超出测量范围或溶解氧电极已损坏。
一般情况下，仪器在测量前必须对电极进行校准。若用户不需对仪器重新进行零氧、满度、气压和盐度校准。此时，仪器就处于溶解氧浓度值测量工作状态。用户可通过按“模式”键选择仪器测量工作状态。
注：仪器经过校准后得到的参数值关机后不会丢失!
五、仪器校准
a) 零氧校准
当仪器按“零氧”键，使仪器处于“零氧”校准状态。同时，将溶解氧电极放入5%的新鲜配制的亚硫酸钠溶液中，待仪器显示读数趋于稳定后，按下“确认”键，仪器即完成零氧校准并返回测量工作状态。若在校准过程中按“取消”键，仪器取消零氧校准并返回测量工作状态。在校准过程中仪器显示溶解氧浓度值、溶解氧饱和度值或电流值可通过按“模式”键选择。仪器完成零氧校准后，必须进行满度校准；
b) 满度校准
当仪器按“满度”键，使仪器处于“满度”校准状态，把溶解氧电极从溶液中取出，用水冲洗干净，用滤纸小心吸干薄膜表面的水分，并放入盛有蒸馏水容器（如三角烧瓶、高脚烧杯中）靠近水面的空气上或者放入空气中，但电极表面不能占上水滴，待读数稳定后，按下“确认”键，仪器完成满度校准并返回测量状态。若在校准过程中按下“取消”键，仪器取消满度校准并返回测量工作状态。在校准过程中仪器显示溶解氧浓度值、溶解氧饱和度值或电流值可通过按“模式”键选择；
c) 气压校准
在仪器完成零氧校准、满度校准后，若当时大气压与标准大气压相差甚大时，须进行气压校准，按“气压”键，使仪器处于“气压”校准状态。然后，通过按“”或“”键，调节气压设置参数(测量时的大气压值)，参数范围为(77.0～110.0)kPa。再按“确认”键，仪器即完成气压校准并返回测量工作状态。若在调节过程中，按下“取消”键，仪器取消气压校准并返回测量工作状态；
d) 盐度校准
在仪器完成上述步骤后，仪器若用于海水或海水养殖场测量时，按“盐度”键，使仪器处于“盐度”校准状态。然后，通过按“”或“”键，调节盐度设置参数，其参数为被测溶液的盐度值(由于本仪器没有盐度测量功能，请用户自行确定盐度值)，参数范围为(0.0～40.0)g/L。再按“确认”键，仪器即完成盐度校准并返回测量工作状态。若在调节过程中，按下“取消”键，仪器取消盐度校准并返回测量工作状态。在一般水溶液的测量情况下，不需要进行盐度校准。
六、测量结果处理
a) 贮存功能
仪器有三个存贮器。一个是溶解氧浓度测量工作状态下，贮存测得溶解氧浓度值的实验数据。另一个是溶解氧饱和度测量工作状态下，贮存测得溶解氧饱和度值的实验数据。再一个是电流测量工作状态下，贮存测得电流值的实验数据。
当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，按“贮存”键，仪器即将当前测量数据贮存起来。每种测量模式最多可存贮50套测量数据，超过50套，仪器将自动重复从No.1存贮。贮存时，仪器显示当前存贮号和存贮标志。存贮完毕，仪器自动返回贮存前测量工作状态。
b) 删除功能
当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，如果需要将某一存贮中的贮存的测量数据全部删除，按“删除”键，仪器显示“贮存数据全部删除？”，再按“确认”键，即删除存贮器内全部实验数据。删除完毕，仪器自动返回当前测量工作状态。若误按“删除”键，则可按“取消”键，仪器也自动返回当前测量工作状态。
1、存贮的数据一旦被删除，便不能恢复！
2、若用户需删除某个无效的数据时，可按本节中查阅功能下的删除操作方法进行删除。
c) 打印功能
打印开始前,请参照打印机说明书,将波特率设为9600。将打印机连接线插入RS－232接口内。
1、TP-16打印机的设置为：波特率设置为9600，无奇偶位，即DIP开关设置为： 1－ON，2－OFF，3－OFF，4－OFF，5－ON，6－ON。
2、仪器必须在断电情况下连接打印机。
● 即时打印
当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，按“打印1”键，仪器即打印在当前测量工作状态下测得的实验数据，打印完毕，仪器自动返回当前测量工作状态。
溶解氧浓度测量时，即时打印格式：
RESULT：
T：26.1
DO：7.70mg/L
溶解氧饱和度测量时，即时打印格式：
RESULT：
T：26.1
SAT：99.5%
电流测量时，即时打印格式：
RESULT：
T：26.1
I：360nA
● 存贮打印
当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，按“打印2”键，仪器显示“打印...”，并打印仪器在当前测量工作状态下存贮器内的所有实验数据，打印完毕，仪器自动返回打印前测量工作状。
溶解氧浓度测量时，存贮打印格式：
No.1
T：25.0
DO：7.70mg/L
No.2
T：20.0
DO：8.56mg/L
溶解氧饱和度测量时，存贮打印格式：
No.1
T：26.1
SAT：99.5%
No.2
T：24.1
SAT：120.2%
电流测量时，存贮打印格式：
No.1
T：25.1
I：860nA
No.2
T：22.0
I：1360nA
1.在打印过程中,若用户需要中途终止打印,则按“取消”键即可.
2.如果存贮器内没有贮存数据,仪器将显示“没有贮存数据!”.此显示几秒后,仪器自动返回打印前测量工作状态..
d) 查阅功能
当仪器处于溶解氧浓度、溶解氧饱和度或电流测量工作状态时，按“查阅”键，仪器即进入查阅功能，通过按“”或“”键，可查阅当前测量工作状态下存贮器内的全部实验数据。若要退出查阅功能，按“取消”键，仪器自动返回查阅前测量工作状态。
如果用户在查阅溶解氧浓度存贮数据时，想查阅溶解氧饱和度值或电流值存贮数据, 不必退出查阅状态，直接按“模式”键即可。反之亦然。
如果用户发现存贮的某个数据确实无用，则可通过按“”或“”键，使箭头指向此数据，然后“删除”键，仪器提示后，用户按“确认”键，即可删除此数据。但是，数据一旦被删除就不能再恢复，望用户切记。如用户误按“删除”键，则按“取消”键，仪器自动返回查阅功能。
