ZD-2型自动电位滴定仪适用于多种电位滴定，广泛应用于科研、教学、化工、环保等许多领域。
一、仪器的前面板

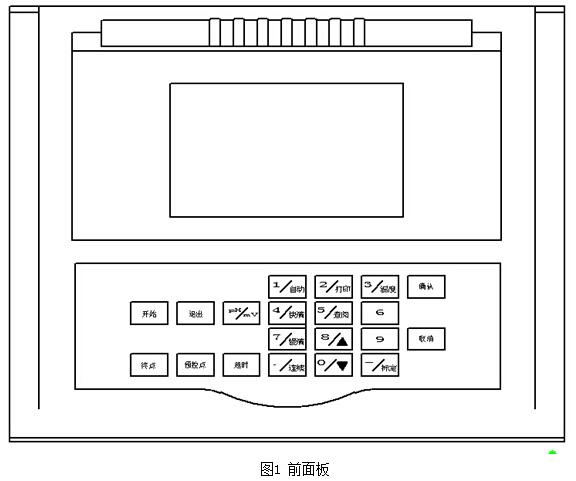

仪器的前面板示意图见图1。显示器为240×128点阵的图形点阵液晶。仪器共有20个按键，其中9个为复用键。各按键的基本功能如下：
“开始”：开始滴定。
“退出”：终止滴定，进入测量状态。
“pH /mV”：选择pH 或电位（mV）的测量或滴定。按此键则轮流切换两种状态。在设置“终点”和“预控点”前应先确定pH 或mV状态。
“终点”：设置终点电位或pH值。
“预控点”：设置预控点电位或pH值，其大小取决于化学反应的性质，即滴定突跃的大小。一般氧化还原滴定、强酸强碱中和滴定和沉淀滴定可选择预控点值小一些；弱酸强碱、强酸弱碱可选择中间预控点值；而弱酸弱碱滴定需选择大预控点值。
“延时”：设置到达滴定终点与停止滴定之间的延迟时间。因化学反应需要一定的时间，当仪器测到终点电位或终点pH 值，关闭电磁阀后，可能电位或pH 值会有反复，所以在刚测到终点电位或终点pH 值时不宜立即终止滴定，应延迟一段时间，若有反复则继续滴定，直到电位或pH 值不再有反复后再终止滴定。有效范围是“０～２００”秒，若输入一个大于２００的数字，则显示ＸＸＸ，表示一直不自动终止滴定。
“1 /自动”：在数字输入状态，为数字键“1”；在测量状态，表示准备自动滴定。
“2 /打印”：在数字输入状态，为数字键“2”；在测量状态，打印上次滴定过程的电位或pH值，每滴一次保存一个数据，最多100个。
“3 /温度”：在数字输入状态，为数字键“3”；在测量状态，输入当前溶液温度。
“4 /快滴”：在数字输入状态，为数字键“4”；在测量状态，表示准备控制滴定（快速）。
“5 /查阅”：在数字输入状态，为数字键“5”；在测量状态，查阅上次滴定过程的电位或pH值，每滴一次保存一个数据，最多100个。
“6”：为数字键“6”。
“7 /慢滴”：在数字输入状态，为数字键“7”；在测量状态，表示准备控制滴定（慢速）。
“8 /▲”：在数字输入状态，为数字键“8”；在查阅数据时向上翻页。
“9”：为数字键“9”。
“. /连续”：在数字输入状态，为小数点键；在测量状态，按住此键，电磁阀打开，溶液将从滴定管中滴下。放开按键，电磁阀立即关闭。
“0 /▼”：在数字输入状态，为数字键“0”；在查阅数据时向下翻页。
“－/标定”：在数字输入状态，为负号键；在测量状态，表示准备进行pH标定，液晶右下角显示“标定”。在标定第一种溶液时，等电位显示稳定后，若只需一点标定，则按“确认”键完成标定；若需二点标定，则不按“确认”键，而是再按“－/标定”键，液晶右下角显示“斜率”，表示要进行二点标定中的第二种溶液的标定，等电位显示稳定后，按“确认”键完成二点标定。
“确认”：数字输入完毕或动作完成。
“取消”：取消数字输入。

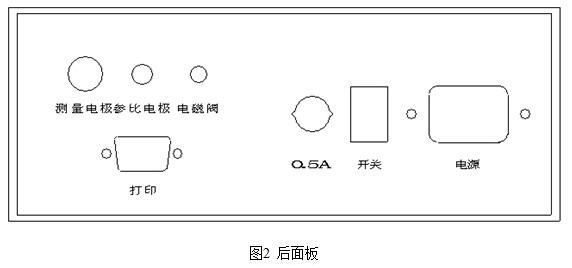

二、仪器的后面板
电源：交流220v电源插座。
开关：电源开关。
0.5A：0.5A保险丝座。
电磁阀：电磁阀接口，Φ3.5话筒插座。
参比电极：参比电极接线柱。
测量电极：测量电极插座，Q9型。
打印：DB9插座，接TPuP16打印机。
三、 滴定装置
1 滴定装置的安装

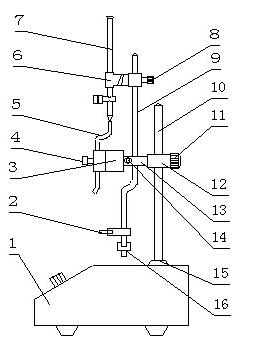

滴定装置安装在JB－1A搅拌器上。安装步骤如下：
1)JB-1A型搅拌器 2)电极夹 3)电磁阀 4)电磁阀螺丝 5)橡皮管 6)滴管夹
7)滴定管 8)滴管夹固定螺丝 9)弯式滴管架(二) 10)管状滴管架(一)
11)螺帽 12)夹套 13)夹芯 14)支头螺钉 15)安装螺纹 16)紧圈
（1) 将序号10的滴管架(一)旋在搅拌器的安装螺纹(15)上；
（2) 将夹芯(13)、夹套(12)的孔对齐，穿过序号10的滴管架(一)，调节到合适位置，旋紧螺帽(11)固定之；
（3) 将电磁阀(3)末端插入夹芯(13)，旋紧支头螺钉(14)固定之；
（4) 将滴管夹(6)安装在序号9的滴管架(二)上，调节至合适位置，旋紧滴管架固定螺丝(8)固定之；
（5) 将滴定管(7)夹在滴管架(6)上，将电磁阀上方的橡皮管套入滴定管(7)末端;
（6) 将电极夹(2)安装在序号9滴管架(二)的下端。装上电极及毛细管，将电磁阀下方的橡皮管套入毛细管。
2 电极夹的使用
电极及毛细管的安装见图。
1) 电极杆夹口 2) 弹簧圈 3) 滴液管(玻璃毛细管)夹口
4) 玻璃(pH、pNa)电极夹口 5) 甘汞(参比)电极夹口
3 电磁阀的使用

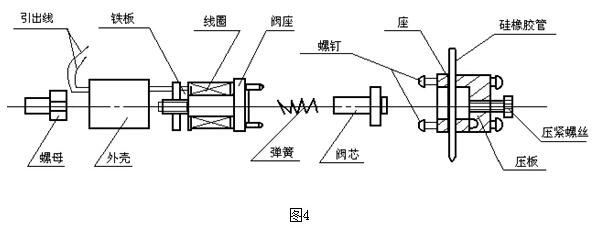

电磁阀的结构见图。
使用前应调节压紧螺丝(4)，使电磁阀断电时，无滴液滴下；电磁阀开启时，滴液滴下，并调节合适的流量。
更换硅橡胶管时，先将图4中螺母拧下，将底座抽出。然后将底座上两个螺丝拧下，放松压紧螺丝，即可更换。
