一、气相色谱仪NPD氮磷检测器组成

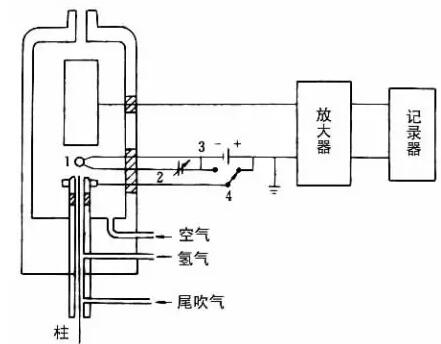

图1 NPD系统示意图
1——电离源 2——加热系统 3——极化电压 4——喷嘴极性转换开关
二、NPD使用注意事项
为了使NPD保持其最佳性能，预防损坏和出现事故，使用中需注意以下四方面的操作：
1、电离源的保护
（1）老化
电离源老化时，切勿将柱连至检测器。可将柱卸下用闷头螺丝将检测器入口密封，通氢、空气老化之。
（2）开电加热
开加热电源后，应逐步升高加热电流，切勿突然用大电流加热电离源。
（3）氢气流速
只要灵敏度等能满足分析方法要求，应尽量用低氢气流速，以延长电离源寿命。
（4）关电加热
关电加热前，务必先将加热旋钮退回至不加热状态，然后关电源，以防下次开电源时，加热电流过大。
（5）休息
如果较长时间不工作（如过夜），应关加热电流，以延长电离源寿命。
2、避免大量具电负性化合物进入检测器
（1）溶剂
应避免使用氯代烃溶剂，如CH2Cl2、CHCl3等。它会使灵敏度急剧下降；虽然以后灵敏度还会逐渐恢复，但影响寿命。水、甲醇、乙醇等溶剂对电离源的性能和寿命也有一定影响，同样应尽量避免。在一定要用氯化烃或其他溶剂时，为避免溶剂峰后基线不能恢复，可以在分析方法中设一时间程序：从进样至出溶剂峰期间，关闭氢气当溶剂峰出完后再恢复氢气流速至原设定值。这样，NPD可很快恢复稳定的基线。
（2）固定液和磷酸
切勿用带氰基的固定液，如OV-275、XE-60等。还应避免用磷酸处理载体和玻璃毛等。
（3）水
如NPD长期闲置在高温度环境中，检测器内可能积水，造成基流升高。这时，可在通气的情况下，将检测器温度逐渐升至70℃、100℃各保持30min，再升温150℃约10min，基流即可降至1pA以下。平时正常使用时，检测器温度应保持在150℃以上。
3、氢气的安全和对NPD性能的影响
（1）防漏
切勿让氢气漏气柱恒温箱，以防爆炸。
（2）氢载气
不要用氢气做载气，它将极大的影响NPD的灵敏度和专一性。如一定要用氢气做载气，流量必须小于3mL/min。
4、其他
（1）柱流失和气路漏
NPD对柱流失和气路漏不想FID那么敏感，因它是对N、P化合物专一性响应的检测器，尽管如此，实际操作中还是应避免出现这些异常为妥。
（2）清洗
在用聚硅烷类固定液或作大量硅烷化衍生物样品后，电极和喷嘴均必须定期清洗。
（3）电子线路与故障
通常检测器的电子线路不会出现故障，因当代的检测器电子线路都是固态线路。固态线路的特点是：如有故障，在开机后的前四周就会出现。所以，28天是好的，那么28年也不会有问题。通常如出现检测器故障，几乎总是由于操作条件或传感器部分不妥所致。
