1 概述

GA3202石墨炉系统是原子吸收分光光度计的大型附件。用于无火焰原子吸收分析，由微机进行全面控制，仪器由两部分组成，一是石墨炉电源控制器；二是石墨炉体装置，它安放在原子吸收分光光度计燃烧室（即石墨炉原子化器）中。

石墨炉系统有9个程序工作步骤、温度、时间、石墨管内、外保护气体的开、断等参数可以预先设定，操作方便。

石墨炉系统具有大功率升温功能，可以提高元素的测试能力，工作可靠。石墨炉原子化器使用中石墨管装卸方便，对准光轴迅速，操作方便，性能稳定。

GA3202石墨炉系统为上海仪电分析生产的AA320型、AA370MC型、AA320N型等原子吸收分光光度计配套。

2 安装

警告:本仪器开机时需接通220V30A大功率电源和水源、气源，为了安全，开机后禁止操作人员离开仪器。

2.1 提供实验室

   GA3202石墨炉系统是原子吸收分光光度计的大型附件。用于无火焰原子吸收分析，由微机进行全面控制。工作环境与原子吸收分光光度计的要求基本相同，应注意防尘防腐蚀性气体，室温保持在+10℃~+30℃。空气相对湿度小于85%。

2.2 提供电源、气源、水源

    实验室应提供两组220V单相50Hz电源：

    1）第一组为石墨炉控制电源220V±22V  50Hz±1Hz单相交流电源200W。并有良好的、单独的接地线。该电源可供原子吸收分光光度计使用。

    2）第二组为石墨炉大功率电源220V±22V  50Hz±1Hz  30A单相交流电源。此电源需用较大的功率，因此不可在这条相线上接任何其它设备，包括石墨炉控制电源和原子吸收分光光度计电源，以防干扰。

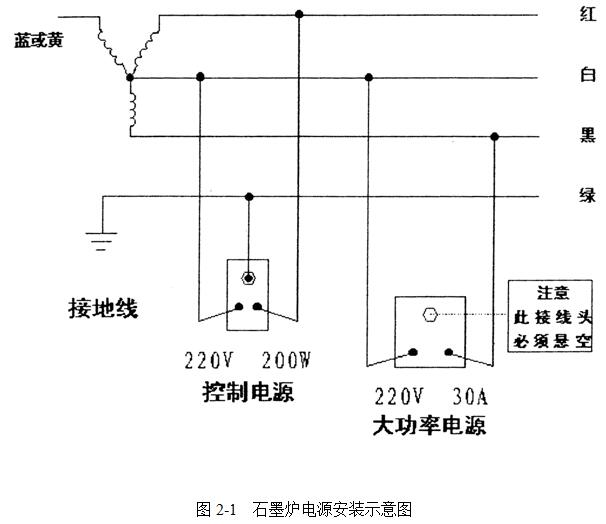

见图2-1石墨炉电源安装示意图。

注意！

在第二组单相电源上只许接一个大功率电源插座！

    氩气钢瓶请用户自备，必须放在安全通风良好的地方。

    水源为一般洁净自来水源或循环冷却水源，通过管道连接进，出口畅通，流量不低于2L/min。

2.3 开箱检查

    仪器开箱后取出附件备件清单，依次清点检查有无损坏或缺件，拆除各部分密封袋，取出硅胶袋，将仪器安置在实验台上。初步检查有无明显的运输损坏，若有损坏或缺件，请立即与本厂质量检验科联系。

2.4 安装

2.4.1 石墨炉体安装、气源、水源安装

   GA3202石墨炉控制系统可安放在原子吸收分光光度计左边位置，石墨炉原子化器安装在原子吸收分光光度计的燃烧室内。其安装步骤如下：

    1）把原子吸收的火焰原子化系统从燃烧室内拆下，将石墨炉装到升降台上用螺钉紧固。

    2）将显示屏光标移至“REPLACETUBE”，按回车键，打开石墨炉把石墨炉右电极拉开，装上石墨管，使石墨管中间的加样孔对准石墨座上的大孔，用附件中的定位件来定位，然后将右电极缓慢压紧，再按回车键，将石墨炉压紧，见图2-2石墨炉压紧示意图。

......
