一、概述

上海昕瑞WSL-2罗维朋比色计是一种目测色度仪器，它采用国际上通用的罗维朋色标度为标准，能测量各种液体、胶体、固体和粉末状样品的色度。

仪器结构简单、牢固，操作十分方便，很适用于对食油及其它工、农业产品的颜色测量，以达到日常质量控制。

罗维朋颜色单位是一种特殊的单位，经过长时间的使用己被国际所接受，它为使用者提供了一个统一的标准。该系统本身具有非常简单而又十分完善的数字颜色语言，容易掌握，并可以令人满意地达到全部颜色计量的目的。

二、规格和参数

1、比色箱外形尺寸：453×334X 120mm

2、附件箱外形尺寸：360×270×100mm

3、测量范围：红色0.1～79.9罗维朋单位，黄色0.1～79.9罗维朋单位，蓝色0.1～49.9罗维朋单位，中性色0.1～3.9罗维朋单位

4、仪器最小分格值：0.1罗维朋单位

三、组成

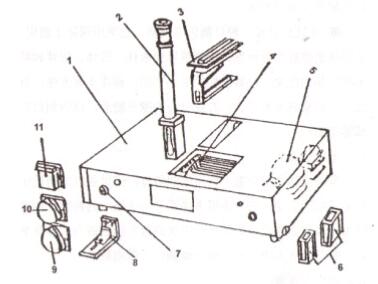

上海昕瑞WSL-2罗维朋比色计主要由比色箱，观察筒，罗维朋有色玻璃组，两块标准白板和一系列不同类型的样品容器组成。

1、比色箱 2．观察筒3．透明样品架 4．有色玻璃架(1块)5．灯泡(4 只，其中两只备用)

6、比色皿(6 只，其中10mm2 只，1寸 3 只，5又4分之一寸 1 只)

7．开关 8．固体样品架(未备)9．标准白板(4 块，其中两只备用)

10．粉末样品盒(1只)11．胶体样品盒(未备)

1、比色箱

比色箱由一金属壳体构成，外表面呈银灰色，内表面喷有均匀的无光白漆，箱内两只 60 瓦钨丝灯与样品视场和参考视场各成45角。由两块金属板隔成的光线漫反箱，用以保证这两个视场有相同的照明条件。箱体后面板上有上下两孔 ，分别放置标准白板和被则样品。

比色箱前部有两块金属导槽片，滤色玻璃片支架可在槽中自由移动，导槽片上有一个可插入观察筒的插孔。箱盖有两颗滚花螺丝和一个后夹条固定，盖上配有一个可拆卸的比色皿支架，能安置长度小于 150毫米的比色皿。

电源开／关按钮装在箱体前面板上，同时控制两只灯泡。

2、罗维朋色玻璃组

由 84 片红、黄、蓝和中性滤色片组成的罗维朋色玻璃组分别被固定在 11块标有刻度的框架上，其中红、黄两种分为0.1～0.9，1.0～9.0，10.0～70.0，蓝色分为 0.1～0.9，1.0～9.0，10.0～40.0，中性色片分为 0.1～0.9，1.0～3.0。

3、观察系统

在观察筒内有一光学系统，使光线通过 90。转折并把视场分为两部分，一半观察样品， 另一半观察玻璃，使操作者能选择正确的色玻璃组合与样品颜色相配。

观察筒内还有一块蓝色校正滤色片，它使操作者在符合标准的罗维朋观察条件下工作。

四、操作方法

1、安装

从附件箱中取出观察筒插入孔内，将一块白色标准板挂在仪器背后的上面一个孔上(若测透明样品，则将两块白板都挂上)，接通电源(220V)，并按开关检查灯泡性能，安装就绪，即可预备样品，开始测量。

2、样品预备

样品可分为透明体和不透明体，在测量中分别用透射光、和反射光。标准白板和样品的正确放置，对于测量结果的重复性是十分重要的。

（1）不透明样品

测不透明物休的颜色，如墨汁、布料、粉末、胶状物，塑料等，可分别先用适当的样品容器，如胶状物盒(矩形盒)，粉末盒(配有螺旋压盖)或固体样品架，装好后，将样品盒挂在仪器背后的下面孔上，即可通过反射光来实现比色目的。

（2）透明液体

将透明液体注入比色皿中，放在可拆样品架的前端，并用尼龙小滑块固定之，即可开始测量。测透明液体时，其颜色的深度与所用比色皿的长度尺寸有关。因此在记录比色结果时，必须同时记录所用比色皿长度尺寸。但应特别注意的是：样品颜色深度与其厚度并不一定成比例关系，如：用20毫米比色皿测出的结果的二分之一代替10毫米比色皿所测的结果，是完全错误的。把液体稀释一倍就认为液体的颜色深度可取一半，也是不对的。在没有具体标准的情况下，选用比色皿规格时应注意尽量使样品颜色不超过20罗维朋单位，因为在3到10罗维朋单位之间颜色分辨率最好，超过此值，分辨率就逐渐下降。

3、比色方法

首先，操作者的座位，高度要适当，以便直接在观察筒上观察。座位应避免面向窗口或使较强光线进入眼睛，最好面向白色或中性色的无窗墙壁。观察时，眼睛凝视时间不宜过长，因为眼睛随着疲劳分辨能力将会下降，宁可分步观察，而不要长时间地连续观察。

观察视场中，左半部显示样品颜色，右半部颜色通过移动有色玻璃来调节。

测量时，左手按下前面板上的按扭，右手分别调节红、黄、蓝玻璃，直至左右二部分颜色完全一致，说明被测样品颜色等于仪器标定的颜色。测量结果从金属导槽片上的读数孔中读得，把每一种原色的数字分别加在一起，记在记录册上。

当一种或二种原色的有色玻璃调节到最接近样品的颜色，但暗于样品时，可以利用中性滤色片减弱样品的亮度。其数字仪作为亮度数据单独记录下来，而不能用任何方法与颜色玻璃值结合。这里必须注意：当三种原色的玻璃都被用于比色时，中性滤色片就不能再用上去了，只能采取减少有色玻璃的方法来使颜色达到匹配。

4、颜色命名

目前用三原色记录某一颜色的方法较为普遍。但有些部门为了更加方便或某种特殊需要，把光谱带分为六个主要成分，用这六种颜色能描述任何一种颜色，下面介绍这种分法的颜色命名：

红、橙——红与黄的结合，如果黄占多数，即为黄橙色，反之则为红橙色；

黄、绿——黄与蓝的结合，若黄占多数，即为黄绿色，反之，则为蓝绿色；

蓝、紫一红与蓝的结合，若红占多数，为红紫色，反之，则为蓝紫色。

以上各种颜色名词都可分为“暗”和“亮”，当三种原色都被用于比色时，该样品称为“暗”，其中最弱的一种原色值不称作“暗度”，当测量中必须使用中性滤色片时，样品称为“亮”。中性滤色片值作为“亮度”记录下来。

例：在某次比色中测得：红10.0；黄7.0；蓝3.0，三种原色都用上了，其中最低的数值一蓝3.0一即为“暗度”(红 3.0，黄 3.0，蓝 3.0)余下红7.0，黄4.0，红和黄等量结合为橙色即有橙 4.0， 红 3.0，所以该样品称为“暗红橙色”。

五、保养

1、更换灯泡

仪器的灯泡在累计使用时间约100小时时，必须更换，以保证最佳的色温状态。但要注意：两只灯泡必须同时更换。

2、保持清洁

滤色片及其容易脏的光学元件(如比色皿等)必须定期清洗，比色箱内壁白色涂料也应尽量避免被污染，以保证仪器的精度及重复性。

六、仪器的成套

比色箱1只，附件箱1只，合格证1份，说明书1份。
