仪表采用极谱式电极，阳电极为Ag/AgCl、阴电极为铂金（Pt）组成，两者之间充满特殊成份的是电解液。由硅橡胶渗透膜包裹于电极四周。测量时，电极间加上675mV的极化电压,氧渗透过隔膜在阴极消耗,同时等量的氧在阳极产生,这个动态过程进行到两边的氧分压相同时达到平衡.此时两电极间的电流与氧分压成正比,二次表检测到此电流,再经过一系列变换,得到氧浓度和氧含量.同时,NTC（负温度系数热敏电阻）检测被测量液的温度,二次表采样后进行温度补偿,将氧浓度或氧含量折算成25℃时的值。

    阴极反应：O2+2H2O+4e→4OH

    阳极反应：4Ag+4Cl-→4AgCl+4e

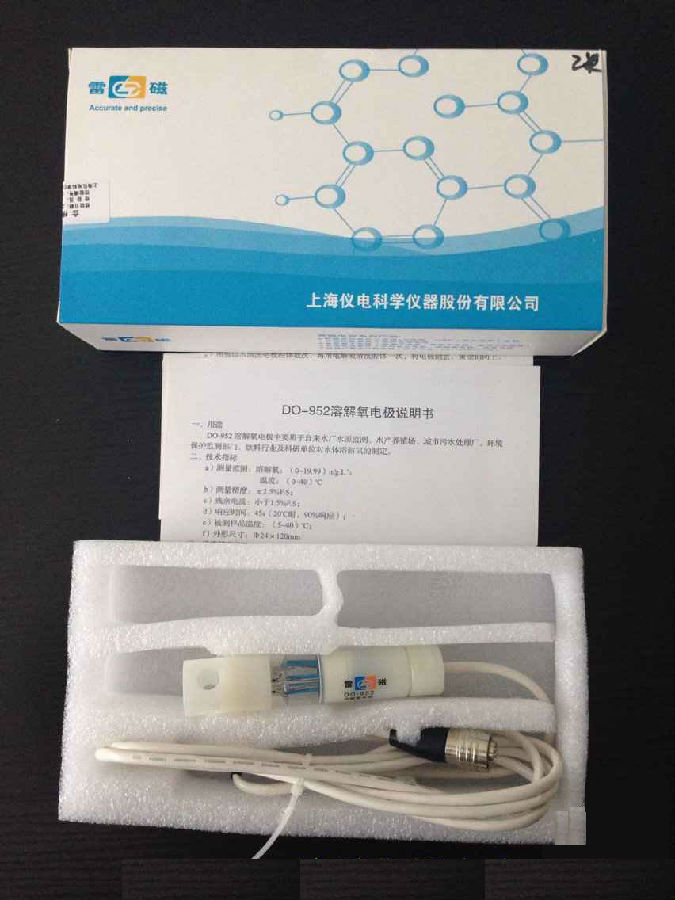

    溶氧仪用时要取掉保护套：最内部内含铂丝阴阻极和热敏电的玻璃棒，它被套在呈管状的银阳极里面，两者组成电极内体。内体又被嵌入不锈钢电极杆中。因电极几何尺寸合理、膜薄渗透性高、电极腔体内的电解液成分好且用量少等优点，使得电极的响应速度较快。而国内的一些覆膜式氧电极腔体内需要加入20mL左右的电解液，本底氧消耗的时间就相当长，造成较长的时间投不上。
