一、安装所需的工具和部件

在DZB-718型便携式多参数分析仪（套装）装运包装箱中可找到以下部件：

DZB-718 型便携式多参数分析仪l 台

E-201-C-F 型 pH 复合电极(防水型)1 支

DJS-1-D-F 型铂黑电极(防水型)1 支

DO-957-F 型溶解氧电极(防水型)1 支

T—818-B-4-F 型 温度传感器(防水型)1 支

二、安装

打开 DZB-718 型便携式多参数分析仪（套装）包装，取出多参数分析仪、DJS-1-D-F 型铂黑电极、 E-201-C-F型 pH 复合电极、T—818-B-4-F 型温度传感器、DO-957-F 型溶解氧电极以及相关附件。

仪器由电子单元和电极系统组成，电极系统由离子测量电极、电导测量电极、溶解氧测量电极、温度测量电极构成(溶解氧电极中包含温度测量电极或者使用单独的温度测量电极)。对应不同的系列产品，出厂时，仪器配置有相关的测量电极，用户可以事先询问公司销售部门，了解相关信息。通常离子测量电极配有 E-201-C-F 型复合电极，允许测量 pH，电导测量电极配有 DJS-1D-F 型铂黑电极，溶解氧测量电极配有DO-957-F型溶解氧电极，温度测量电极配有T-818-B-4-F型温度电极（一切以实际的装箱单为准。如果用户需要测量其他离子，

需用户自己按照实际需要选购合适的离子选择电极；同样用户也可以按照实际需要选配其他常数的电导电极）。

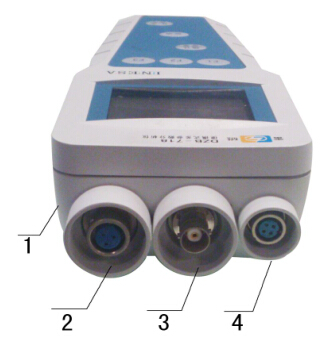

     仪器后侧面板(图 2)

仪器后侧面板上共有四个插座，分别为：

1)miniUSB 接口座

2)电导测量电极插

3)离子测量电极插座

4)溶解氧测量电极（或者温度测量电极插座）插座

仪器配件及附件

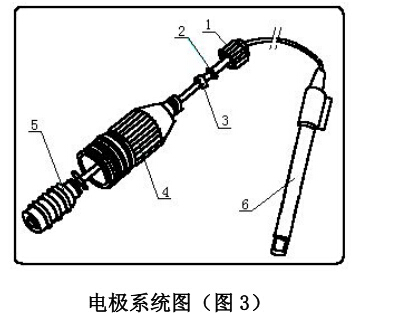

本仪器具有 IP65 防护等级，因此所有的电极系统由电极接头防水密封系统和实际的测量电极（6）组成。电极接头防水密封系统由压帽（1）、顶圈（2）、电缆密封圈（3）、测量密封套（4）、航空插（5）组成；

三、电化学传感器的安装

为了保证仪器的 IP65 防护等级，仪器设计有相应的电极系统防水部件。所有测量电极的安装方法如下：先在仪器后侧面板相应测量电极插座处插入相应测量电极，然后依次装上测量密封套、电缆密封套、顶圈、压帽等。比如，安装电导电极的方法为先在仪器后侧面板

电导测量电极插座处插入电导测量电极，然后依次装上测量密封套、电缆密封套、顶圈、压帽即可。取下测量电极时则按照安装的相反顺序依次取下电极系统各配件。

对于温度测量电极，可以有两种安装选择。一种是直接使用温度测量电极，即将温度测量电极安装在溶解氧电极插座处；另一种，由于溶解氧测量电极本身包含了温度测量单元，因此，当用户选购了支持溶解氧模块的仪器后，并选择安装溶解氧电极后，仪器会自动测量

溶液温度。通常，测量溶解氧时，必须使用溶解氧电极；测量其他参数时，可以两种任选一。如果溶解氧电极插座处没有连接任何测量电极，则仪器会自动以手动温度补偿方式补偿，具体补偿方式随不同参数会有所不同。

如果用户需要测量其他离子，可按照实际需要选购合适的离子选择电极；同样用户也可以按照实际需要选配其他常数的电导电极）。按照用户实际测量需要，可安装相应的测量电极，并将电极插头插入相应的电极座。例如测量 pH 用 E-201-C-F 型 pH 复合电极，将pH 复合电极插入（3）离子测量电极插座；测量电导率、TDS 和盐度用 DJS-1D-F 型铂黑电极，将电导电极插入（2）电导电极插座；测量溶解氧、溶解氧饱和度用 DO-957-F 型溶解氧电极, 将溶解氧电极插入（4）溶解氧电极插座。
