很多用户在购买雷磁DZB-718便携式多参数分析仪后，对仪器的操作了解不全面，现整理出操作指南，以供参考！

一、术语解释

pH 斜率：每变化 1pH 值产生电位的变化量，通常用 mV/pH 或%表示。

pH 的 E0：又称“零电位”，通常是指 pH 为 7 时的电位值。

pH 的一点标定：用一种 pH 缓冲溶液进行的校准。

pH 的多点标定：用两种以上 pH 缓冲溶液进行的校准。

电极常数：又称电导池常数，电极片的距离与面积之比。通常用 cm表示。

TDS 转换系数：电导率与 TDS 的换算系数。

温度系数：温度每变化 1℃引起的电导率的变化量，通常用%/℃表示。

溶解氧浓度：在一定条件下，溶解于水中分子状态的氧的含量。用每升水中氧气的毫克数表示。通常记作 DO。

溶解氧饱和度：现场溶解氧浓度与相同条件下饱和溶解氧浓度的比值。

大气压：现场大气压力。用 kPa 表示。

盐度：水中含盐量。用 g/L 表示。

零点标定：在“无氧水”（新鲜配制的 5%亚硫酸钠溶液）中对电极进行标定。

满度标定：在空气或空气充分溶解饱和的水中对电极进行标定。

二、仪器特点

DZB-718 型便携式多参数分析仪系列产品(以下简称仪器)是一台新颖、实用的便携式多参数分析仪器，仪器最多包含 pH/pX 测量模块、电导测量模块、溶解氧测量模块和温度测量模块，用户可以按照实际需要测量的参数选择相应的系列仪器。仪器允许同时检测相关模块的相应参数，当然也允许用户按实际需要选择单独的模块进行测量。

仪器具有以下特点:

pH/pX测量模块

1.仪器允许测量电位值、pH 值(或 pX 值)、离子浓度。

2.仪器允许测量多种常规的离子，仪器随机提供了多种常用的离子模式，方便用户的使用。用户只要配以相应的离子复合电极后即可直接测量相应离子的浓度，测量结束后可以方便的进行各种浓度单位的转换。

3.除了仪器提供的离子模式，如果用户需要测量其他离子，只要用户有相应的离子电极，用户可以自己建立自定义离子模式，同样可以测量其他离子。

4.仪器具有自动识别标准缓冲溶液的能力：可以选择多种 pH标准缓冲溶液标定电极，共提供 10 种标准溶液。

5.仪器允许用户选择标液组，或者建立自己的标液组。

6.仪器具有一点标定、二点标定和多点标定（最多 5 点）功能。

7.仪器具有多种浓度测量模式：包括直读浓度测量模式、标准添加测量模式、试样添加测量模式和 GRAN 测量模式等；

8.仪器以单片微处理器为核心, 加上高精度 A／D 转换芯片、精密级测量电极，可以有效保证仪器的测量精度，电位有效分辨率达到 0.01mV。

电导测量模块

1.仪器允许测量电导率、电阻率、总固态溶解物（TDS）以及盐度值。

2.仪器在全量程范围内，具有自动温度补偿、自动校准、自动量程、自动频率切换等功能。

3.仪器具有标定功能，用户可以标定电极常数或 TDS 转换系数。

4.支持两点校正。

溶解氧测量模块

1.仪器可进行溶解氧浓度、溶解氧饱和度、电极电流的测量。

2.仪器具有自动温度补偿功能。

3.仪器具有标定功能，可进行零氧、满度、气压校准和盐度校准。

仪器的其他特点

1.仪器采用点阵式液晶，显示清晰，外形美观。采用中文设计，具有良好的人机界面，操作方便。

2.除离子浓度外，仪器允许同时测量仪器支持的离子模块、电导模块、溶解氧模块以及温度模块所有的参数。当然，也允许用户选择测量所需的参数。

3.仪器支持 GLP 规范：

a) 仪器要求设置操作者编号，并记录所有操作者的过程；

b) 仪器记录并允许打印标定数据。

c) 仪器支持存贮符合 GLP 规范的 pH 测量数据、电导测量数据、TDS 测量数据、盐度测量数据、溶解氧测量数据各200 套；仪器允许存贮 6 种离子的测量值，包括相应的pX 值和离子浓度值各 100 套。

4.仪器允许查阅、打印、删除测量数据。

5.仪器允许查阅、打印当前测量模式下的使用参数和上一次的标定数据。

6.仪器共有三种测量模式：连续测量模式、定时测量模式和平衡测量模式，可以满足用户的不同测量需要。

7.仪器具有 USB 接口，配合专用的通信软件，可以实现与 PC

的连接。

8.仪器具有断电保护功能，在仪器使用完毕关机后或非正常断电情况下，仪器内部贮存的测量数据、标定数据以及设置的参数不会丢失。

9.仪器采用低功耗设计，具有欠压检测、自动关机、背光控制以及测量模块电源智能管理等电源管理功能技术，大大延长了电池的使用寿命。

10. 仪器带有背光设计，可以在阴暗的环境下使用。

11. 仪器机箱防护等级为 IP65，防水防尘，适用于野外作业。

12. 仪器采用新型材料 PC 面板，可靠性好

三、仪器主要技术性能

1.系列产品的级别见下表：

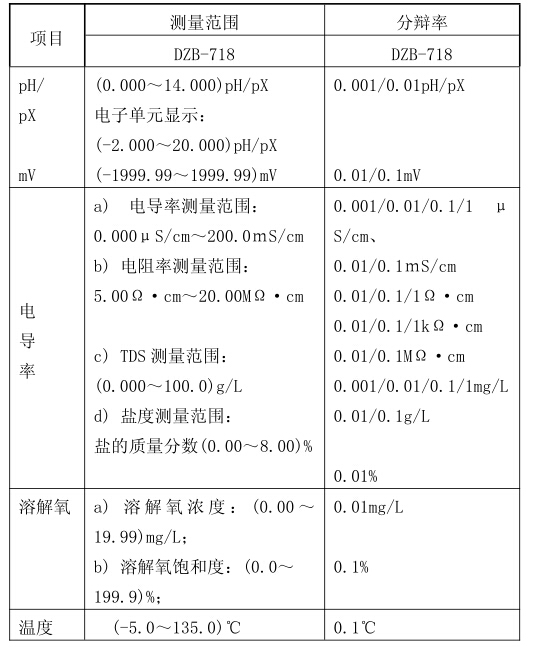

2.系列产品测量范围以及分辨率

3.电子单元基本误差

a)pH/pX: ±0.002pH/pX(DZB-718 系列);

b)mV: ±0.03％(FS)(DZB-718 系列);

c)离子浓度: ±0.5%；

d)电导率： ±0.5％(FS) (DZB-718 系列);

e)TDS：±0.5％(FS) (DZB-718 系列);

f)盐度： ±0.1% (DZB-718 系列);

g)溶解氧：±0.10mg/L；

h)溶解氧饱和度：±2.0%；

i)温度: ±0.2℃。

4.输入阻抗: 大于 3×1012Ω。

5.输出方式: 点阵式液晶显示屏；USB 接口。

6.仪器正常工作条件

a)环境温度: (0～40)℃；

b)相对湿度: 不大于 85％；

c)供电电源：四节碱性 AA 电池；

d)周围无影响性能的振动存在；

e)周围空气中无腐蚀性的气体存在；

f)周围除地磁场外无其他影响性能的电磁场干扰。

7.外形尺寸，长×宽×高, mm：210×100×45。

8.重量, kg：约 0.5kg。

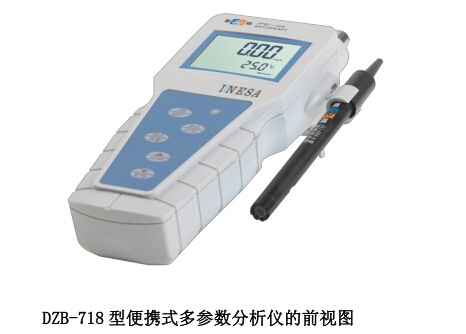

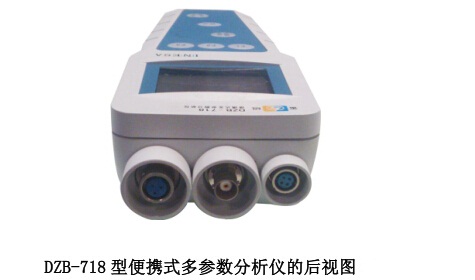

四、仪器界面及操作盘

操作键盘

仪器操作键盘由按键和显示屏组成。显示屏可显示DZB-718 型便携式多参数分析仪上目前正在执行的活动和工作状态。

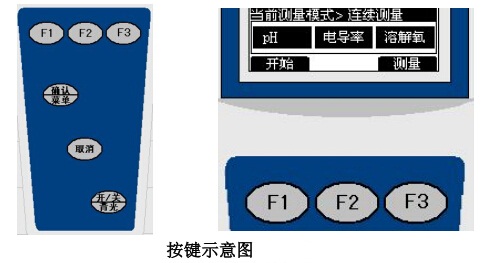

按键功能介绍

本仪器共有 6 个按键，分别为 F1 键、F2 键、F3 键、确认/菜单键、取消键、开/关/背光键等。

其中：

1.F1 键/F2 键/F3 键：它们的功能含义是不固定的，对于每一个具体的功能模块，它们实际的功能含义对应于按键上方位置仪器的提示。比如，在仪器的起始状态，如图，仪器显示屏下方显示“开始”、“”、“测量”，即表示此时 F1 键对应于“开始”，按此键可以打开起始状态下的许多功能，包括设置测量模式、查阅测量参数、查阅存贮数据等等；F2 键上方为空白，表示此时 F2 功能键无效；F3 键对应于“测量”，此时按 F3 功能键即可开始测量。

2.确认/菜单键：本键为双功能键，在不同的具体功能模块里面有不同的作用。通常以确认作为第一功能，菜单作为第二功能。

3.取消键：退出测量状态或者放弃当前设置等。

4.开/关/背光键：仪器的开关机和背光控制键。在关机状态下，按一下此键可以打开仪器，用户就可以正常操作仪器；开机后，按一下此键可以打开背光，重复按一下可关闭背光；操作完毕，长按此键4 秒以上即关闭仪器，仪器自动断电。

本机具有自动关机功能，如果用户在设定的时间内没有任何按键操作，仪器也会自动关机（将自动关机时间设置为零可关闭此功能）。本机具有背光时间自动控制功能，用户可以自己设定背光时间，设置为零可关闭此功能，背光始终打开，需要用户手动关闭。

本仪器使用了电源管理技术，背光打开时，会多消耗 10mA 左右的电流，为节省功耗，建议用户尽量少使用背光。打开背光查看数据后，尽量马上手动关闭背光，或者将背光时间值设置得小一些也可。

本仪器是便携式仪器，既要美观、漂亮，又要实用、方便。为此，本仪器将按键减少到 6 个，同时，精心设计操作界面，尽量在使用上减少用户的按键次数，有效保证用户快速方便地使用仪器。

五、使用方法

多参数分析仪包含多个测量模块，支持离子测量模块、电导测量模块、溶解氧测量模块、温度测量模块等。支持测量 pH、pX、电位、离子浓度、电导率、电阻率、TDS、盐度值、溶解氧、饱和度、温度等参数。除离子浓度外，仪器支持同时测量所有的参数。仪器允许同

时测量所有模块的参数，也允许单独测量某个模块的测量参数。仪器可以自动按照用户选择的测量参数配置相应的功能，比如用户的当前测量参数只有电导率(或 TDS、盐度)，没有选择其他的测量参数，则仪器只有电导测量功能，多参数仪相当于电导率仪，同理也然。使用多参数分析仪测量相应参数需要进行以下几个主要步骤。它们是：

1. 基本功能设置

2. 选择测量参数和测量模式

3. 查阅上次标定数据

4. 按照测量需要重新标定电极

5. 开始测量

此过程期间，会显示来自 DZB-718 型多参数分析仪的状态消息，而且可以通过操作键盘相对应的按键更改用户的参数设置。多参数分析仪由电子单元和电极系统组成，电极系统由 pH 复合电极、（或者离子选择电极）、电导电极、溶解氧电极、温度电极构成（以实际的装箱单为准）。

六、操作基本知识

1、启动 DZB-718 型便携式多参数分析仪。

2、起始状态下的设置功能。

设置测量模式

a)连续测量模式b)定时测量模式c)平衡测量模式

设置离子模式

设置系统时间

设置手动温度

设置平衡条件

系统设置

设置对比度

仪器的查阅功能：

1.查阅 pH 测量参数

2.查阅 pX 测量参数

3.查阅电导测量参数

4.查阅 TDS 测量参数

5.查阅溶解氧测量参数

6.查阅存贮数据

7.数据贮存功能

8.数据删除功能

9.数据输出功能

仪器离子模块功能：

1.pH 测量

a)校正零点电位b)设置标液组c)pH 电极准备d)pH 电极标定e)设置 mV 分辨率f)设置 pX 分辨率g)电位的测量方法

2.pX 测量

a)pX 电极标定

b)离子浓度测量

（1）直读浓度模式（2）标准添加模式（3）试样添加模式（4）GRAN 测量模式

仪器电导模块功能：

1.电导率的测量方法

a)电导电极准备b)设置电导常数c)设置温度补偿系数d)电导常数标定e)电导率测量

2.电阻率的测量方法

3.TDS 测量，标定 TDS 转换系数

4.盐度测量

溶解氧模块的操作：

1.溶解氧测量参数的设置

a)设置溶解氧大气压值b)设置溶解氧盐度值

2.溶解氧电极的准备

3.溶解氧电极标定

a)零氧标定b)满度标定

4.溶解氧的测量方法

a)饱和度的测量方法b)电极电流值测量

3、关闭 DZB-718 型便携式多参数分析仪。
