721分光光度计是国产可见光分光度计，主要用于医学检验。721分光光度计结构简单，使用方便，性能稳定，是目前各类实验室中应用最多的一种通用普及型分光光度计，在各级医院中广泛应用。

下面介绍721分光光度计指示灯发光正常 ，但光源灯不亮的分析检修。

分析检修：

(1) 钨灯泡损坏；

(2) 放大器 + 12V电源电路工作失常；

(3) 钨灯电源电路工作不良。检查光源灯泡完好，说明故障在电路部分。

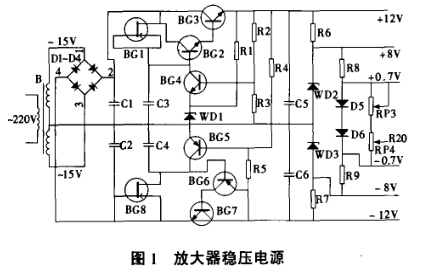

接通电源，首先进行仪器调 0，发现仪器不能调 0，这说明放大器稳压电源有问题。参看图 1，放大器稳压电源主要由整流二极管 D1～I 9 4 、晶体管 BG1～BG8、稳压二极管 W D 1～ W D3 等有关元器件组成。该电源有 6种输出电压，其 中 + 12 V 电压不但为运算放大器供电，而且控制钨灯的电源电路。接通电源后 ，测量放大器稳压电源的各组输出电压，发现 + 12V 电压只有3． 6V ．由于 + 12v 电压控制所有的供 电电压，说明+ 12V 电压形成电路有故障。 测量滤波电容器C 1的两端电压为 + l2．7 V 基本正常，说明整流滤波电路无问题，故障在串联稳压电路中。断电后，分别检查BG 1、BG2、BG3、W D 1、C3、R 1、R2 、1 t3、C5 等有关元 器件 ，发现滤 波 电 容 器 C5 漏 电严 重 ，造成+ 12V 电压大大降低。更换 C5 (100~F／ 25V ) 后，接通电源，测量 + 12V 电压正常，开机操作试验，光源灯亮，分光光度计工作正常，故障排除。
