色谱仪常用来进行组分分析，气相色谱有很多专用气路阀图，如单阀双柱、双阀双柱、双阀三柱、双阀四柱、三阀四柱等。本文主要介绍一次进样混合气体中CO2、H2、Ar、N2、CH4、CO的组分分析色谱气路阀图知识。

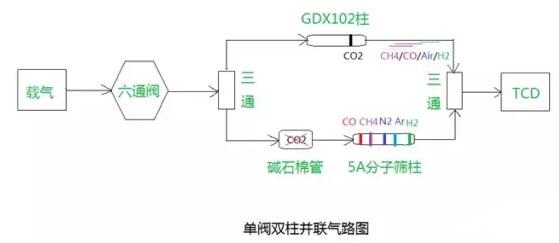

一、单阀双柱并联气路图
优点：气路简单，不需切阀调整，分析速度快。
缺点：需要定期更换吸收CO2碱石棉管，样气均分进入两根色谱柱，灵敏度会降低一倍左右（常量分析，影响较小）。

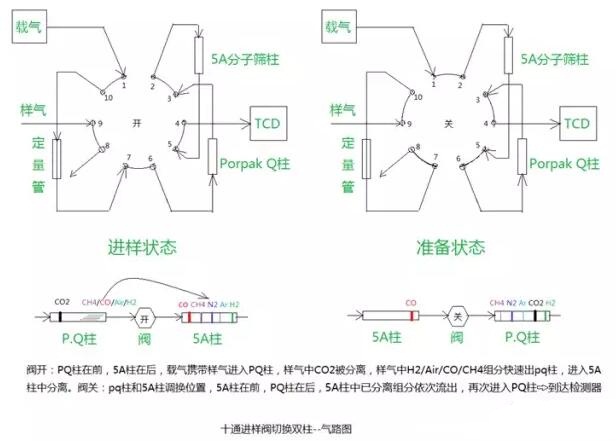

二、单阀双柱切换气路图
优点：单阀单载气。分析速度快。
缺点：含水、醇样气，进样时需要过滤。

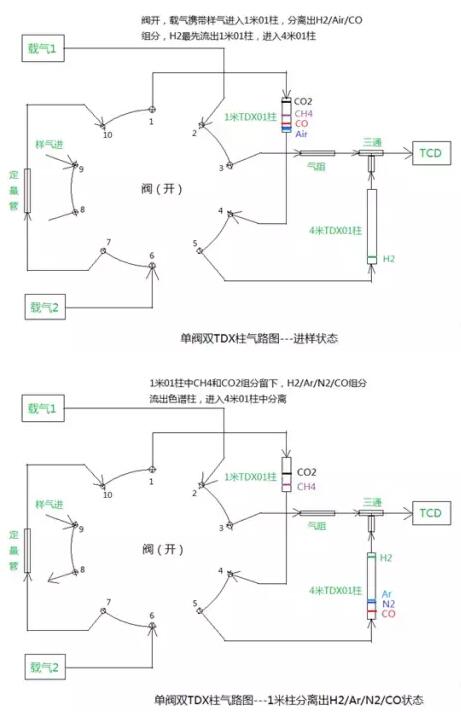

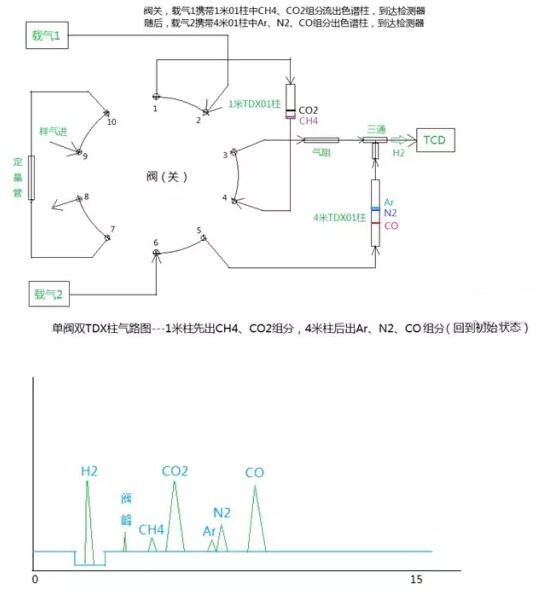

三、单阀双碳分子筛柱气路图
优点：柱寿命长。
缺点：Ar、N2分离不完全，不适合高含量Ar、N2组分分析，分析时间较长。

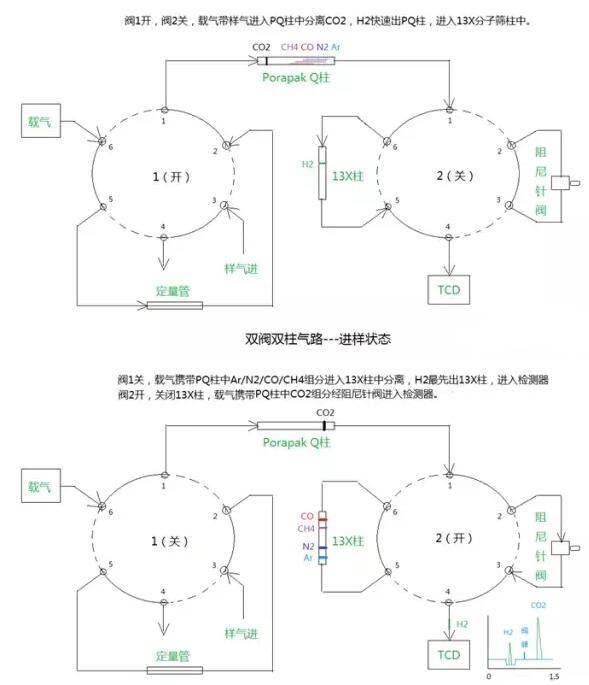

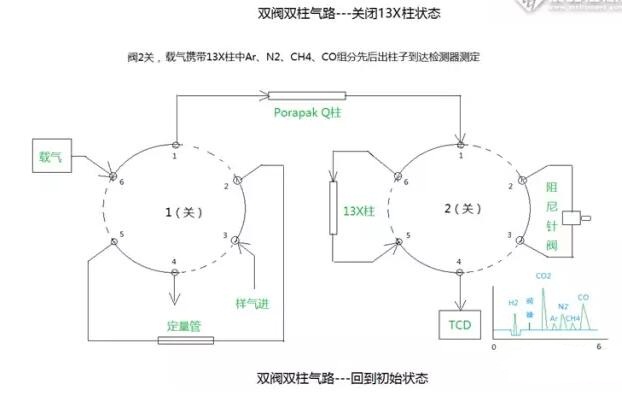

四、双阀双柱气路图
优点：分析速度快，阀切时间容易调整。
缺点：含水、醇样气，进样时需要过滤。

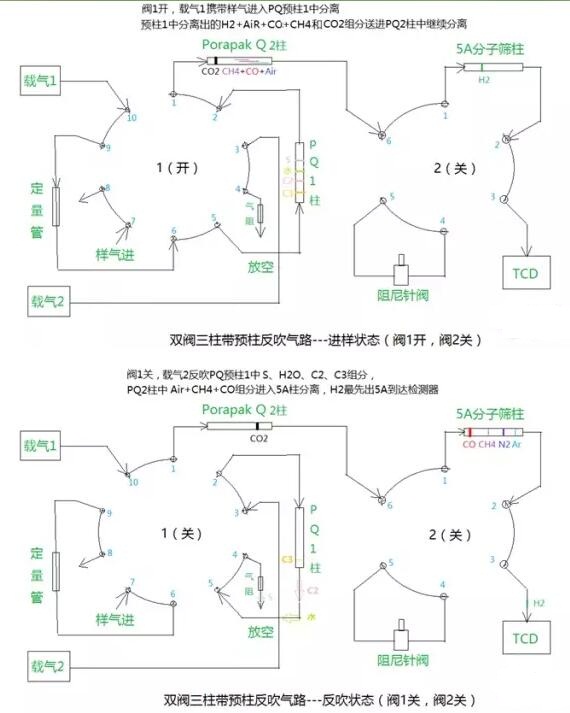

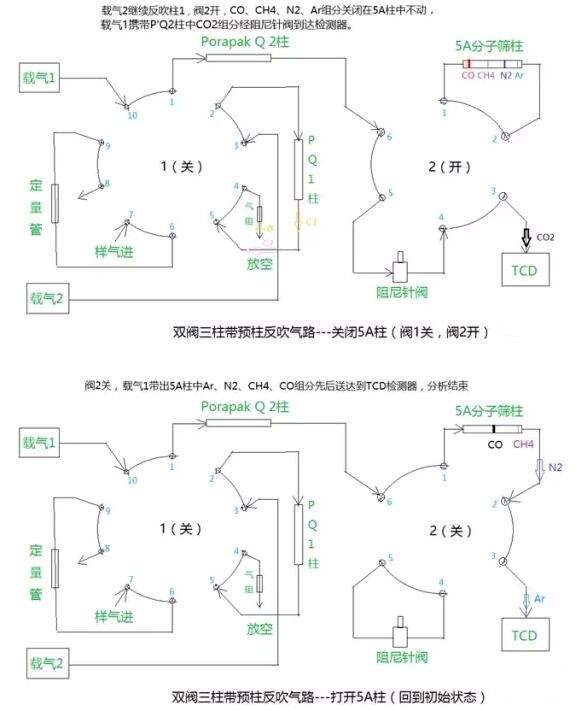

五、双阀三柱（带预柱反吹）气路图
优点：经典色谱气路阀图，含水含硫样气无需过滤，直接进样，阀切时间容易调整，可切除可选取测定样气中硫、水、醇组分。
缺点：分析时间较长，阀2在关闭5A分子筛色谱柱过程中，会有微量空气渗透，出现小氧气峰、小氮气峰干扰，干扰峰的大小和阀2关闭时间成正比。

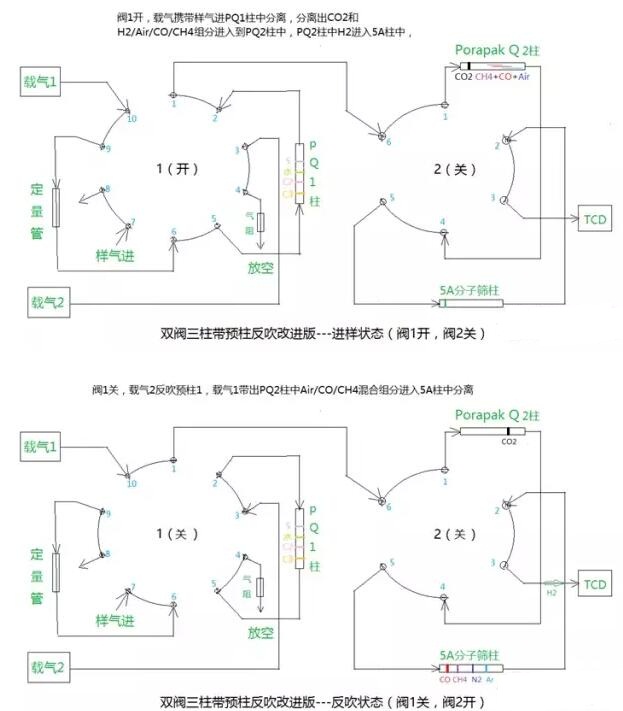

六、双阀三柱带预柱反吹改进版气路图
优点：在双阀三柱带预柱反吹气路阀图基础上，缩短了分析时间，去除了空气干扰峰。
缺点：对色谱柱长度、柱温选取要求较高，增加了阀切调整难度。

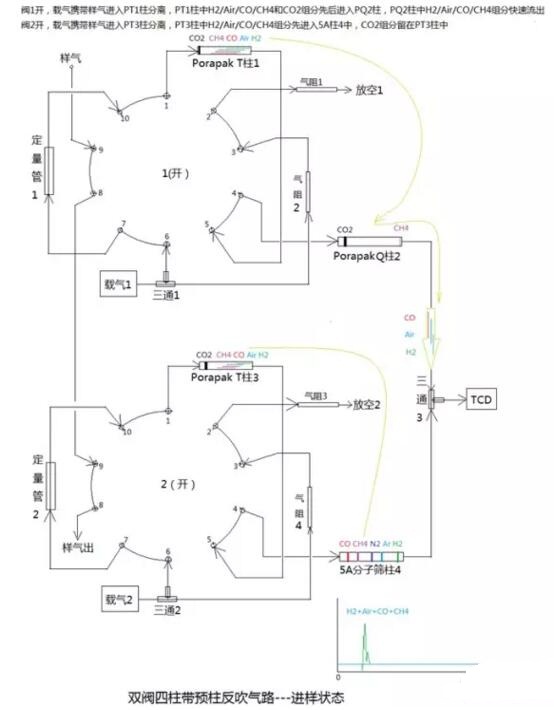

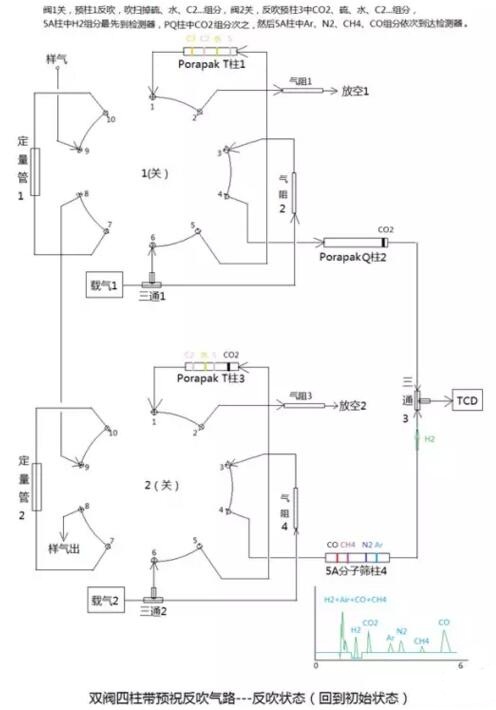

七、双阀四柱气路图
优点：样气中各组分取舍自如，阀切时间容易调整，分析速度快。
缺点：两路载气分成四路，流量分配调整比较难。

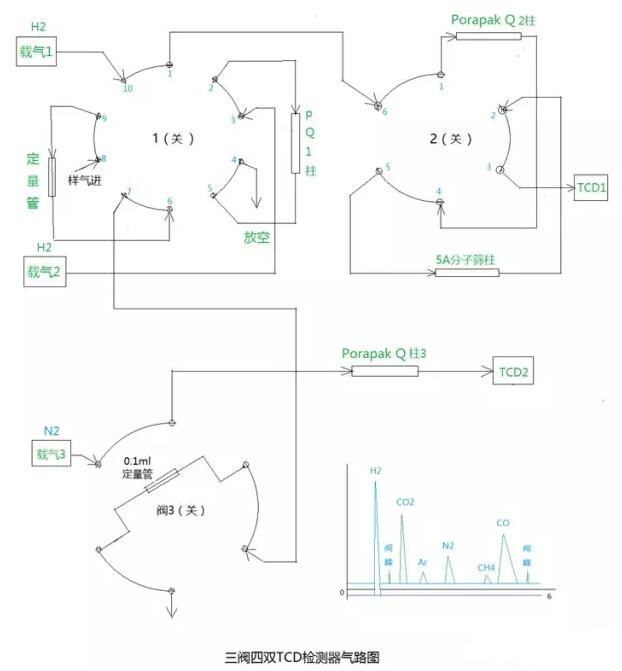

八、三阀四柱双TCD气路图
气路分析见双阀三柱带预柱反吹改进版，这里不再叙述，注意：N2载气分析H2，H2为负峰，需要极性反转调整，除H2外，其它组分响应值非常小。
优点：选用H2、N2做载气，所需组分全部出峰，归一法定量，替代氦气，运行成本低。
缺点：仪器造价较高。
阀图中气阻说明：作用是模拟色谱柱阻力，一般选用针阀或外径1/16英寸内径0.13-0.15mm不锈钢管替代。
引申阅读：关于载气的选取
1、氢气：H2、Ar、N2、CH4、CO、CO2组分分析必选载气。
优点：灵敏度高，分析速度快。
缺点：安全性差，H2组分需要差减得出，外标法定量，对进样手法要求较严。
2、氦气：H2、Ar、N2、CH4、CO、CO2组分分析首选载气。
优点：安全，灵敏度高，所需分析组分全部出峰，归一法定量。
缺点：价格贵，对色谱柱长度和柱温的选取要求较高（H2峰和CO2峰容易重叠），H2为负峰，需要极性反转调整。
3、氮气：用于H2单一组分分析，双TCD检测器选项。
（内容来源仪器信息网）
