目  录

1概述

1.1仪器的主要特点

1.2仪器的正常工作条件

1.3安全

2结构特征

2.1仪器的外形图

2.2仪器的操作面板图

2.3仪器的后视图

2.4仪器的侧面图

3技术特性

4尺寸、重量

5开箱及检查

6安装

7使用步骤

7.1反应管预处理及密封圈和隔膜装配

7.2样品准备工作

7.3消解操作步骤

7.4测量准备

7.5低浓度COD的测量

7.6高浓度COD的测量

7.7废液处理

7.8测量结束工作

8仪器的日常维护

一、概述

    化学需氧量(Chemical Oxygen Demand，简称COD)是在一定条件下，用强氧化剂处理水样时所消

耗氧化剂的量，结果一般以氧的量来表示(以mg/L计)，反映了水受还原性物质污染的程度。通常情况下，还原

性物质主要是有机物，因此，化学需氧量也是作为有机物相对含量的指标之一。

    化学需氧量测定方法通常是重铬酸钾法或高锰酸钾法。欧美多采用重铬酸钾法，日本则广泛采用高锰酸

钾法，我国根据自己的国情规定了用重铬酸钾法测定化学需氧量。

    COD-571型化学需氧量分析仪是采用比色法测定化学需氧量的实验室仪器。参照了我国有关化学需氧量

的测定方法，我们专门设计了与分析仪配套的消解装置，可同时进行21个样品加热回流仪器，具有体积小，

操作方便，节约大量水、电及试剂，减少二次污染等优点,主要适用于焦化、造纸、石化、印染、皮毛、制革、

制药、试剂、食品加工等工业废水中化学需氧量的测定。

1.1 仪器的主要特点

采用单片机技术，中文菜单显示操作简单明了。

COD分析仪可直接读取COD结果，无需滴定等其它方法进行分析。

采用PP40打印机，可将结果打印输出。

1.2 仪器的正常工作条件

环境温度：(5～35)℃；

相对湿度：不大于85％；

供电电源：AC(220±22)V，频率(50±0.5)Hz；

周围空气中无腐蚀性的气体存在；

周围无影响性能的振动存在；

周围除地磁场外无其它影响性能的电磁场干扰。

1.3安全

警告：为防止触电，必须确保本仪器有良好的接地，有条件的可安装漏电保护装置。

危险：专用试剂内含有浓硫酸及有害的化学物质，使用时应避免溅到身体及其他物体上，以免伤害及损坏。

分析结束后应集中收集，妥善处理。

二、结构特征

2.1 仪器的外形图

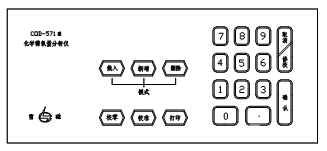

2.2仪器的操作面板图

键盘功能介绍：

A.“载入”键------载入各种分析的程序

B.“新增”键------用户可编制自己的分析程序

C.“删除”键------删除自己编制的分析程序

D.“校零”键------校正仪器的零点

E.“校准”键------校准仪器的满度

F.“打印”键------打印各种参数及测量结果

G.“修改/取消”键------修改错误的数据或操作

H.“确认”键------确认所输入的数据及命令

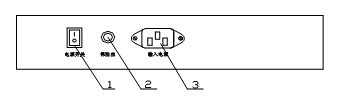

2.3 仪器的后视图

1. 电源开关

  “I”表示开启，“O”表示关闭。

2.保险丝

   专用(0.5A，φ5×20)保险丝，调换时不可随意更换规格。

3. 电源插座

   220V专用电源插座，应使用本厂配置的国际通用电源线，不可随意更换。

2.4 仪器的侧面图

注：打印机只能用PP40打印机。

三、技术特性

测量范围：(0～1500)mg/L。

仪器基本误差：

   (0～150)mg/L：±8％读数±1 mg/L

   (150～1500)mg/L：±8％读数。

仪器的重复性误差：3％读数。

仪器的稳定性误差：±2％(读数)/15min。

四、尺寸、重量

仪器的外形尺寸，长×宽×高：270mm×280mm×125mm；

仪器的重量：约2kg。

五、开箱及检查

把分析仪小心取出后，检查仪器型号是否有误，仔细查看仪器是否有损坏，附件是否缺少，若有问题请立刻与

经销商或本厂联系。

分析仪随机附下列物品（若有改动另行通知，请以装箱单为准）。

国际通用电源线1根

说明书1份

合格证1份

装箱单1份

附件盒一个包括以下物品：

保险丝(0.5A，φ5×20)2只

卤钨灯(6V 6W)1只

620nm滤光片1片

420nm滤光片1片

721型比色皿4只

六、安装

仪器应在干燥、无腐蚀性气体的环境中使用，应避免高温及蒸汽。

仪器应放置在有足够承受力的水平面上。

应确保本仪器有良好的接地，以防触电。

仪器放置应平稳，使用时周围应无振动存在，否则会影响仪器测量精度。

不得在仪器周围放置汽油、酒精等易燃物品，以防发生火灾。

七、使用步骤

7.1反应管预处理及密封圈和隔膜装配

第1次使用反应管及管盖(管盖内已装好密封圈和隔膜，若无，应装配好)，先用去离子水清洗干净，并在110℃

下用烘箱烘干备用。

密封圈和隔膜装配：取出密封圈装入管盖内，密封圈应平整，再装上隔膜即可，装配时最好戴橡胶手套。

7.2样品准备工作

取出干净干燥的反应管，移入2 ml样品，废水中含有氯离子时，预先加入0.05g硫酸汞。

根据不同的样品移入3ml不同的专用氧化剂(详见附录二)。

旋紧盖子(检测管盖内的密封圈和隔膜应完好，否则更换)，反复颠倒反应管几次，使试剂和样品充分混合，待

用。

重复1~3步骤，用重蒸馏水(制备见附录三)代替样品，作零点校准；用150mg/L或1500 mg/L COD标准溶液，

作满度校准(配制见附录一)。

不同浓度的样品选用不同的专用试剂及测量方法，具体见表1。

表一

注意：对COD浓度为1500 mg/L以上的样品，应预先采取以下方法中的一种进行处理。方法1：减少样品的取样

量，其余用重蒸馏水补足至2ml。方法2：样品预先用重蒸馏水稀释到COD浓度为1500 mg/L以下，再取样2ml。

根据稀释的倍数计算结果。

7.3 消解操作步骤

1   接好电源线，打开电源开关

2 按“时间”键，再按“▲” 键或按“▼”键，使时间显示窗的数值为所需设

    定值，并按“确认”键确认设定值。

3 按“温度”键，再按“▲” 键或按“▼”键，使温度显示窗的数值为所需设

定值，并按“确认”键确认设定值。此时，消解装置开始加热，当温度升至设

    定值时，仪器发出“嘟、嘟”的报警声。

4 在消解孔放入所需消解的试管，盖上保护罩。按“消解”键，仪器进入消解状

态并计时，当时间显示窗显示为零时，消解结束，仪器发出“嘟、嘟”的报警

声。关闭电源开关，等待约20min，等反应管温度低于120℃后，取出反应管

颠倒几次，自然冷却至室温。

    注：用户在使用时，如需退出消解状态，可按“终止”键。

7.4 测量准备

1.COD-571型化学需氧量分析仪开机预热1h。

2.把反应结束后的样品或标准样品倒入比色皿中，用镜头纸擦干净比色皿四周，

 试剂含浓硫酸在操作时应小心谨慎，以免灼伤身体或损坏仪器。

3.把比色皿放入仪器进行测量，见图5，详细操作见7.4或7.5节。

7.5低浓度COD的测量(0~150mg/L)COD

7.6 高浓度COD的测量(150~1500mg/L)COD

7.7废液处理

1.专用试剂内含有浓硫酸及六价铬，分析结束后应集中收集。

2.废液混合液浓度若较高应稀释到1％以后再进行还原。

3.废液处理应在通风橱内进行操作。

4.用亚硫酸氢钠中和、还原，使六价铬还原为三价铬，硫酸充分中和完全。

5.用氢氧化物共沉淀法或硫化物共沉淀法处理。

6.用过滤或倾析法将沉淀分离。

7.检查滤液中不含重金属离子后再排放。

7.8测量结束工作

1. 测量结束后，反应管及管盖使用完毕后，应及时先用去离子水清洗干净(试剂

里含有银离子，直接用自来水洗会产生沉淀)，并在110℃下用烘箱烘干备用。

2. 管盖内的密封圈和隔膜若已损坏应及时更换。

3. 比色皿用去离子水清洗干净，自然晾干。

4. 用滤纸或干净的软布擦干净仪器，盖好仪器的上盖。

八、仪器的日常维护

1.为确保仪器的正常稳定工作，在电压波动较大的地方，建议用户使用220V稳压器，接地应良好。

2.仪器应在预热一小时后进行试验，并每隔一刻钟应重新进行满度的校准，防止仪器的漂移产生测量的误差。

3.仪器应放置在坚固平稳的工作台上，防止振动对仪器测量的影响。

4.滤光片应避免沾污及积灰，清洁滤光片时，不可用硬物以免划伤，只能用清洁的镜头纸或麂皮轻轻揩拭。污汁较大时用脱脂棉花蘸少许乙醚—乙醇混合剂(1：1)进行清洁处理。

5.仪器不可受到阳光的照射，周围应无发热体存在。

6.在更换滤光片后，应再稳定半小时后进行校零及满度校准。

7.试剂含浓硫酸在操作时应小心谨慎，以免灼伤或损坏仪器。

8.反应管及管盖使用完毕后，应及时先用去离子水清洗干净(试剂里含有银离子，直接用自来水洗会产生沉淀)，并在110℃下用烘箱烘干备用。
