目 录
1 概述
2 仪器主要技术性能
3 仪器结构
4 仪器使用
4.1 键盘说明
4.2 电极安装使用
4.3 试剂配制
4.4 准备工作
4.5 分析操作
4.5.1铬法分析操作
4.5.2锰法分析操作
4.6 其它功能操作
4.6.1 贮存
4.6.2 打印
4.6.3 查阅
4.6.4 测试
4.6.5 删除
5 仪器的维护与维修
6 仪器的成套性
敬告用户：
请在使用本仪器前，详细阅读本说明书。
仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。
1 概述
化学需氧量(Chemical Oxygen Demand，简称COD)是在一定条件下，用强氧化剂处理水样时所消耗氧化剂的量，结果一般以氧的量来表示(以mg/L计)。它是反映了水中受还原性物质污染的程度。通常情况下，还原性物质主要是有机物，因此，化学需氧量也是作为有机物相对含量的指标之一。
化学需氧量测定方法通常是重铬酸钾法及高锰酸钾法。COD-572型化学需氧量分析仪是采用库仑滴定的方法进行测量。此方法简便、快速、试剂用量少，简化了用标准溶液标定标准滴定溶液的步骤，尤其适合工矿企业的工业废水控制分析，也可用于环境监测部门对水质的化学需氧量的测量。
1.1 仪器的主要特点
● 仪器采用单片机技术，中文菜单显示，操作简单明了，并有断电保护功能；
● 仪器可直接显示COD测量值，无需用户计算；
● 仪器分析简便、快捷，分析精度高；
● 仪器无需标准滴定溶液，硫酸铁也无需标定；
● 仪器接TP－16型串行打印机，可打印测量和标定结果；
● 仪器可贮存锰法和铬法各10种不同标样体积的COD标定值，便于用户调用。还可贮存锰法和铬法各50个COD测量值；
● 仪器有贮存、删除、查阅、打印等功能。
1.2 仪器的正常工作条件
a) 环境温度：(5～35)℃；
b) 相对湿度：不大于85%；
c) 供电电源：AC(220±22)V，频率(50±0.5)Hz；
d) 周围空气中无腐蚀性的气体存在；
e) 周围无影响性能的振动存在；
f) 周围除地磁场外无其它影响性能的电磁场干扰。
1.3 安全
警告：为防止触电，必须确保仪器有良好的接地，有条件的可安装漏电保护装置。
危险：试剂内含有浓硫酸及有害的化学物质，使用时应避免溅到身体及其他物体上，以免伤害及损坏。分析结束后应集中收集，妥善处理。
2 仪器主要技术性能
2.1 测量范围：(0.0～100.0)mg/L、(100.0～1000)mg/L两档。(仪器基本测量范围为0.0～100.0mg/L，对取10ml样品，超过100.0mg/L可采用减少取样量进行测量，超过1000mg/L可采用预先稀释方法进行测量) 。
2.2 仪器基本误差：±2%(FS)。
2.3 仪器的重复性：不大于1%(FS)。
2.4 电解电流分三挡：10mA、20mA、40mA。
3 仪器结构

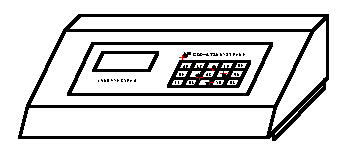

仪器正面图
4 仪器使用

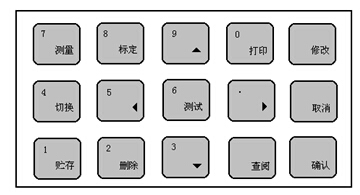

4.1 键盘说明
仪器面板上共有15个操作键，分别为：贮存/1、删除/2、6/3、切换/4、3/5、测试/6、测量/7、标定/8、5/9、打印/0、4/.、查阅、确认、取消、修改。除了“查阅”、“确认”、“取消”、“修改”四个键是单功能以外，其他的键都是复用的，它们有两种功能，即既有功能键又有数字键的作用，平时它们作为功能键，按这些键可以完成相应的功能；而第二功能即为数字键，当且仅当需要输入数据时，这些键作为数字键。如“测量/7”键，平时按此键，可以在仪器的起始状态下进入测量状态；在输入数字时，按此键，将输入数字“7”。
● “贮存/1”键：用于贮存标定或测量数据；输入数字“1”。
● “删除/2”键：用于删除贮存的全部测量数据；输入数字“3”。
● “6/3”和“5/9”键：用于上下选择或翻看选项；输入数字“3”和“9”。
● “切换/4”键：用于锰法和铬法的切换；输入数字“4”。
● “3/5”和“4 /.”键：用于在标定时上下翻看各种标样体积的标定值；输入数字“5”和小数点。
● “测试/6”键：用于各挡电解电流的检验；输入数字“6”。
● “测量/7”键：用于进入测量分析状态；输入数字“7”。
● “标定/8”键：用于进入标定分析状态；输入数字“8”。
● “打印/0”键：用于打印当前的标定、测量及贮存的测量数据；输入数字“0”。
● “查阅”键：用于查阅仪器所贮存的测量数据。
● “确认”键：用于确认仪器当前的操作状态；
● “取消”键：用于取消当前的操作；返回上一级操作界面；在标定及测量时有终止分析的功能。
● “修改”键：用于修改各种参数。
4.2 电极安装使用
电极由电解电极和检测电极组成。电解电极用单芯红线和单芯黑线与仪器连接。检测电极用黑色屏蔽线与仪器连接。
电解电极：
～5～
电解电极阳极(单铂丝，玻璃管内充3mol/L硫酸溶液)用单芯红线与仪器后面板电解电极的“＋”端连接(红色接线柱)。
电解电极阴极(双铂片)用单芯黑线与仪器后面板电解电极的“－”端连接。
检测电极：
检测电极正极(单铂片)用黑色屏蔽线的中心线连接，检测电极负极(黑色钨丝，玻璃管内充饱和硫酸钾溶液)用黑色屏蔽线的外面屏蔽线连接。另一端直接插入仪器的测量电极即可。
注意：电极连线不能出错，用户应认真仔细检查，否则会影响仪器的正常使用。
4.3 试剂配制
4.3.1 所用的试剂
分析纯试剂：浓硫酸、硫酸银、硫酸铁、重铬酸钾、高锰酸钾、硫
酸钾、硫酸汞。
4.3.2 溶液的配制
a) 重蒸馏水：于蒸馏水中加入少许高锰酸钾进行重蒸馏。
b) 重铬酸钾溶液(1/6K2Cr2O7＝0.05mol/L)：称取2.452g重铬酸钾溶于重蒸馏水中，移至1000ml容量瓶中，并用重蒸馏水稀释至刻度，摇匀备用。
c) 硫酸－硫酸银溶液：于500ml浓硫酸中加入5g硫酸银，使其溶解、摇匀。(一般需放置1～2天才溶解)
d) 硫酸铁溶液(1/2Fe2(SO4)3＝1mol/L)：称取200g硫酸铁溶液(Fe2(SO4)3)溶于重蒸馏水中，移至1000ml容量瓶中，并用重蒸馏水稀释至刻度，摇匀备用。(若有沉淀物需过滤除去)
e) 硫酸汞溶液：称取4g硫酸汞置于50ml烧杯中，加入20ml3mol/L的硫酸，稍加热使其溶解，移入滴瓶中。
f) 高锰酸钾溶液(1/5KMnO4＝0.1mol/L)：称取3.2g高锰酸钾溶于1.2L水中，加热煮沸，使体积减少到约1L，放置过夜，用G－3玻璃砂芯漏斗过滤后，滤液贮于棕色瓶中保存。
g) 高锰酸钾溶液(1/5KMnO4＝0.01mol/L)：吸取100ml上述高锰酸钾溶液，用水稀释至1000ml，贮于棕色瓶中。使用当天应进行标定，并调节至0.01mol/L准确浓度。
h) 1＋3硫酸溶液：取1份体积的浓硫酸慢慢加入到3份体积的重蒸馏水中，摇匀冷却备用。
i) 3mol/L硫酸溶液：将165ml浓硫酸慢慢加入到0.5L的水中，冷却至室温，稀释到1L。
j) 饱和硫酸钾溶液：将过量的硫酸钾加入水中溶解，保证有多余的硫
酸钾固体即可。
k) 铬酸洗液：将20g重铬酸钾溶于20ml水中，再慢慢加入400ml浓
硫酸。
4.4 准备工作
分析测量使用的所有玻璃器皿必须用铬酸洗液(3.2.i)浸泡24小
时，再用自来水，蒸馏水清洗干净。溶液杯中加10ml重铬酸钾溶液(1/6K2Cr2O7＝0.05mol/L)、20ml蒸馏水、20ml浓硫酸，加热回流2小时，稍冷，用加少量重蒸馏水从冷凝管上端冲洗干净。溶液杯用重蒸馏水冲洗干净，备用。
4.5 分析操作
4.5.1 铬法分析操作
4.5.1.1 铬法标定值的测定
仪器有三挡电流可供选择，对不同的标样体积应选择不同的电解电流，测量选用的电流应与标定所选的电流一致。(表1推荐用户选用电流)。
表 1
标样体积 | 电解电流 | 大致分析时间 | 测量选用电流 | 大致分析时间 |
1ml | 10mA或20mA | 480秒或240秒 | 10mA或20mA | 小于标定时间 |
3ml | 40mA | 360秒 | 40mA | 小于标定时间 |
a) 1ml重铬酸钾溶液的标定值：
取1ml重铬酸钾溶液，加12ml重蒸馏水和17ml硫酸－硫酸银溶液，加热回流15分钟，稍冷加33ml重蒸馏水及7ml硫酸铁溶液，冷却至室温。加入搅拌子，连接好电解电极及检测电极。放在搅拌器上调节合适的搅拌速度。
开机，仪器显示如下图，按“切换”键，选择铬法进行标定试验。
....
注：完整阅读请点击百度云盘链接 http://pan.baidu.com/s/1gfNNrSR
5 仪器的维护与故障排除
日常维护：
5.1 电极两个玻璃管内的内充液应及时补充，保证溶液高度高出溶液杯的液面1cm以上。
5.2 一般两个玻璃管内的内充液一个星期应进行更换，并用蒸馏水进行清洗。
5.3 所用的玻璃器皿应保持干净。
5.4 电极使用完毕后，应放置在干净的无溶液的溶液杯中，以防损坏。
5.5 检查电极连线是否保持良好的连接。
～25～
5.6 仪器的输入端(测量电极的插座)必须保持干燥清洁。仪器不用时，将Q9短路插头插入插座，防止灰尘及水汽浸入。在环境湿度较高的场所使用时，应把电极插头用干净纱布擦干。
5.7 开机前, 须检查电源是否接妥, 应保证仪器良好接地。
故障排除：
6 仪器的成套性
a) COD－572型化学需氧量分析仪1台
b) JB－1A型搅拌器1台
c) 电极1支
d) 34＃标准磨口的回流冷凝管3根
e) 34＃标准磨口的溶液杯6个
f) 附件一套，以随机装箱单为准
