目  录

概述

仪器的主要技术性能

仪器结构

仪器的使用

注意事项

仪器的成套性

用户订货须知

一、概述

   DDS－11A（数显）型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，它广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。若配用适当常数的电导电极，还可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。

 仪器的主要特点如下：

◆  仪器采用3位半LED数码管显示，显示清晰，测量精度高；

◆  具有电导电极常数补偿功能；

◆  具有溶液的手动温度补偿功能；

◆  具有0～10mV讯号输出。

二、仪器的主要技术性能

1.  测量范围：仪器的测量范围为(0~2×105μS/cm) ，仪器分成五档量程，各档量程间采用波段开关手动

切换，见下表

注：测量高电导率时，一般采用大常数的电导电极，当电导率≥10000

μS/cm时，采用常数10的电导电极。当选用常数为10的电导电极时， 测量范围扩展为2×10⁵μS/cm

2.  电子单元基本误差：±1.0%(FS) ± l个字

3.  仪器的基本误差：±1.5%(FS)±1个字。

4.  温度补偿范围：（0-50）℃

5.  仪器正常工作条件：

环境温度：(5~35)℃；

相对湿度：不大于85％；

供电电源：AC(220±22)V；(50±l)Hz；

无显著的振动；

除地球磁场外无外磁场干扰。

6. 外形尺寸 1×b×h， mm：270×185×70

7．重  量：0.9kg

三、仪器结构

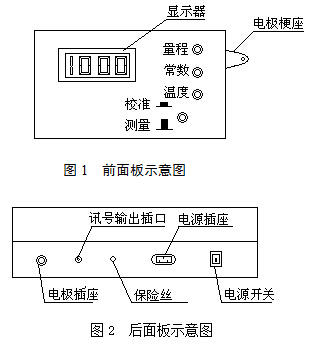

 仪器外型示意图如下

“量程”选择开关，可选择（2、20、200、2000及2x10⁴）μS/cm五个测量量程档。

“常数”调节器，按所使用电极的常数值调节之，使仪器显示值为相应的数值。

“温度”调节器即为“温度补偿调节器”，在测量时将调节旋钮指向被测量溶液的实际温度值的刻度线位置。此时，显示的值是溶液电导率值经温度补偿后换算到25℃时的电导率值。

“温度”调节旋钮指向25℃刻度线位置时，显示的测量值是在该温度下未经温度补偿的原始值。

“校准/测量”按钮开关：按下时为“校准”，再按下（开关向上弹起）则为“测量”状态。

四、仪器的使用

1．开机

a)  电源线插入仪器电源插座，仪器必须有良好接地！

b)  按电源开关接通电源，预热10min后，进行校准。

c)  电导电极插入仪器后面板的电极插座中。

2．校准

按下“校准/测量”按钮，使其处于“校准”状态，调节“常数“调节旋钮，使仪器显示所使用电极的常数标

称值。

电导电极的常数，通常有10、1、0.1、0.01四种类型，每种类型电导电极准确的常数值，制造厂均表明在每支

电极上。常数调节方法如下：

a)  电极常数为１的类型：当电极常数的标称值为0.95，调节“常数”调节旋钮，使仪器显示值为950，

（测量值=显示值×1）；

b) 电极常数为10的类型：当电极常数的标称值为10.7，调节“常数”

调节旋钮，使仪器显示值为1070，（测量值=显示值×10）；

c) 电极常数为0.1的类型：当电极常数的标称值为0.11，调节“常

数”调节旋钮，使仪器显示值为1100，（测量值=显示值×0.1）；

1. 电极常数为0.0１的类型：当电极常数的标称值为0.01，调节“常数”调节旋钮，使仪器显示值为1100，（测量值=显示值×0.11）。

3. 测量

3.1  正确选择电导电极的常数

    在电导率测量的过程中，正确选择电导电极常数，对获得较高的测量精度是非常重要的。

仪器可配常数为0.1、0.01、1、10四种不同类型的电导电极。用户可根据需要测量的范围，参照表（2）选择相应常数的电导电极。

表2 电导率测量范围与对应使用的电导电极常数推荐表

注：对常数为1.0、10类型的电导电极有“光亮”和“铂黑”二种形式，镀铂电极习惯称作铂黑电极，对光亮电极其测量范围为(0～20)μS/cm为宜。

用温度计测量被测溶液的温度后，将“温度”调节旋钮指向被测溶液的实际温度值的刻度线位置。此时，显示的电导率值是经温度补偿后换算到25℃时的电导率值。

按下“校准/测量”按钮，使其处于“测量”状态，（此时，按钮为向上弹起的位置），将“量程”开关置于合适的量程档，待仪器显示稳定后，该显示值即为被测量溶液换算到25℃时的电导率值，测量结果与使用各种不同电导电极常数(C))的关系见表（3）。

 测量过程中，若显示屏首位为1，后三位数字熄灭，表示测量值超出测量量程范围，此时，应将“量程”开关置于高一档量程来测量。若显示值很小，则应该将“量程”开关置于低一档量程，以提高测量精度。

五、注意事项

高纯水测量注意事项：

a)在测量高纯水时应避免污染、正确选择电导常数的电导电极、采用密封、流动的测量方式，水样的流速不宜

太快并避免水样循环不良的情况产生。

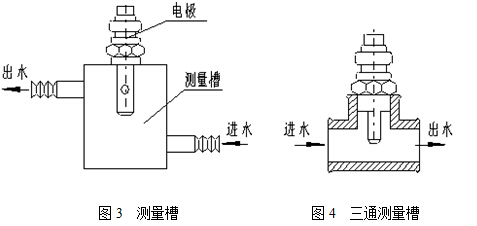

b)  用户可采用图三所示的测量槽，槽下方接进水管（聚乙烯管），管道中应无气泡。也可将电极装入不锈

钢三通管（G 3/4）中，见图四，先将电极套入密封橡皮圈，装入三通管后用螺帽固紧。

c)  因仪器的温度补偿系采用固定的2％的温度系数补偿的，在高纯水测量时，此系数与纯水的温度系数不符会给测量带来误差。为此，可把“温度”调节旋置于25℃ ，测量该温度下的电导率值。采用不补偿方式进行测量后查表。

d)  为确保测量精度，电极使用前应用于小0.5μS/cm的去离子水(或蒸馏水)冲洗几次，然后用被测试样冲洗后方可测量。

2． 电极插头座绝对防止受潮，以免造成不必要的测量误差。

3． 电极应定期进行常数标定。

4．仪器有（0-10）mV输出信号。可外接记录仪，进行电导率的连续监测。

六、仪器的成套性

1. DDS－11A型数显电导率仪一台

2. DJS－1C型铂黑电极 一支

3. 备品备件以随机装箱单为准

七、用户订货须知

仪器出厂时配套电极为DJS－1C型铂黑电极(电极常数为1.00)；

用户根据电导率的测量范围，在订货时参照本说明书表2选购合适的电极。
